Système de production complet de seringues : moules, machines et solution de fabrication complète

Une ligne de production de seringues moderne est un système intégré qui convertit les matières premières de qualité médicale en seringues stériles et prêtes à l'emploi grâce à un processus automatisé hautement contrôlé. Il combine des moules de précision, des machines de moulage par injection, des systèmes d'impression, des équipements d'assemblage, des machines d'emballage sous blister et des systèmes de stérilisation ETO, soutenus par une conception optimisée de l'aménagement de l'atelier, des services d'installation et un support technique complet.

Vous trouverez ci-dessous un aperçu structuré du flux de travail complet de fabrication des seringues et de la configuration de l'équipement. SMARTELL peut vous fournir la solution clé en main pour mettre en place une usine de seringues rentable et professionnelle grâce à nos 20 ans d'expérience et plus de 10 ans d'équipe technique et commerciale :

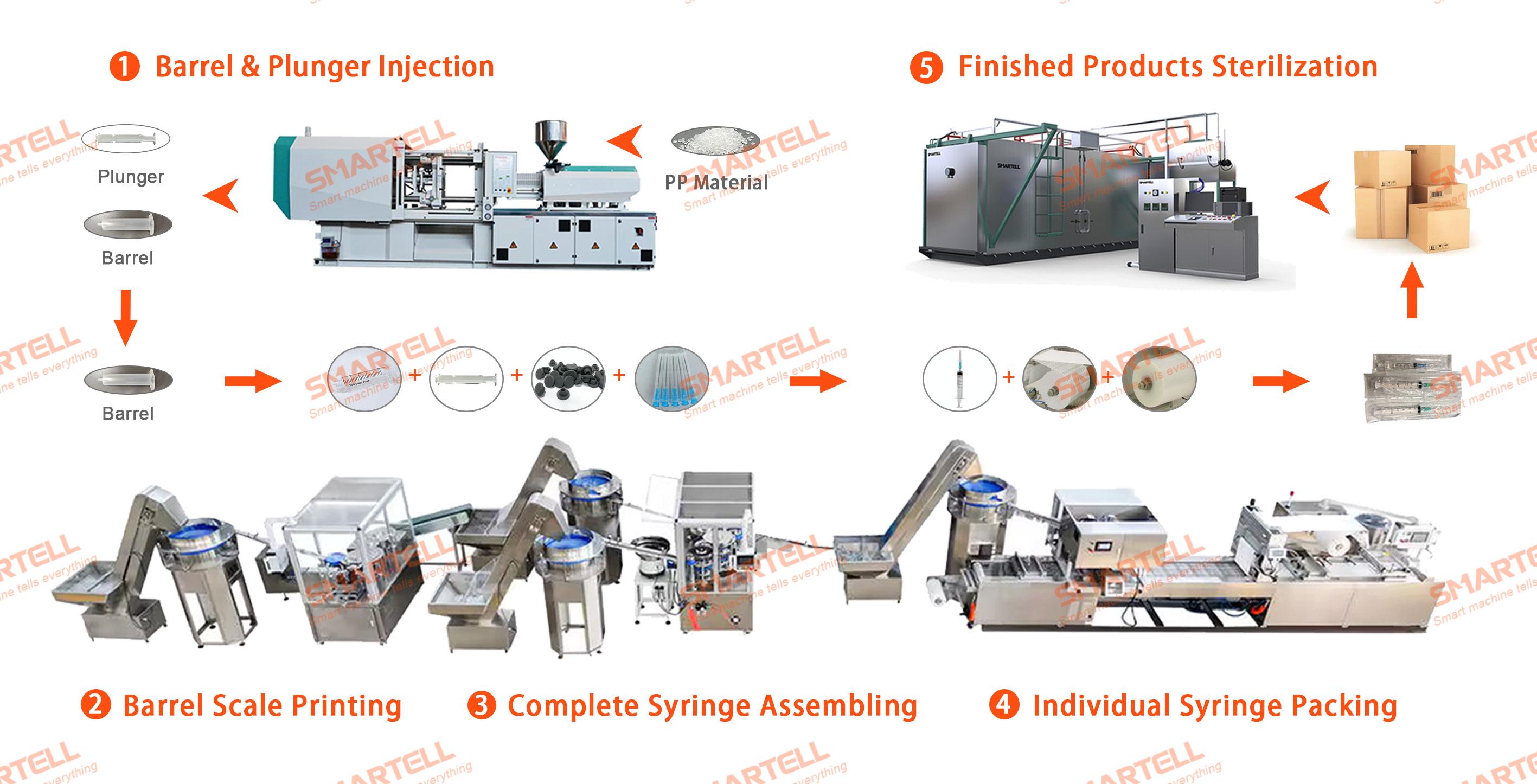

1. Aperçu du processus de production (flux de bout en bout)

Un processus typique de production d’une ligne complète de seringues comprend :

1. Préparation des matières premières

2. Moulage par injection de composants de seringues (moules + IMM)

3. Tampographie du corps de la seringue

4. Assemblage automatisé de seringues

5. Emballage blister + emballage extérieur en carton

6. Stérilisation à l'ETO

7. Inspection finale, étiquetage et commercialisation

Chaque étape est conçue pour garantir une haute précision, une conformité médicale et une efficacité de production de masse.

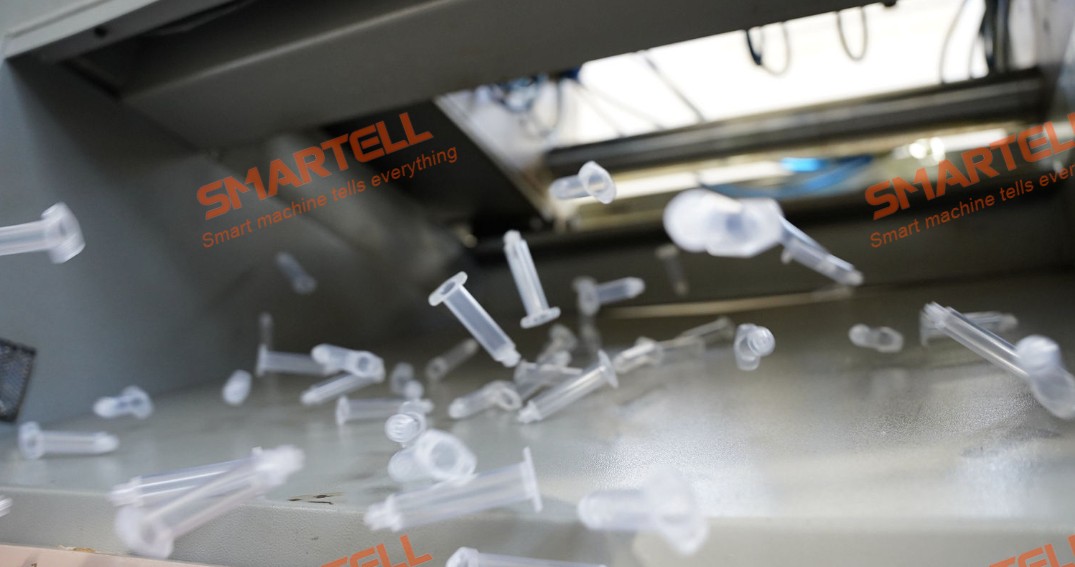

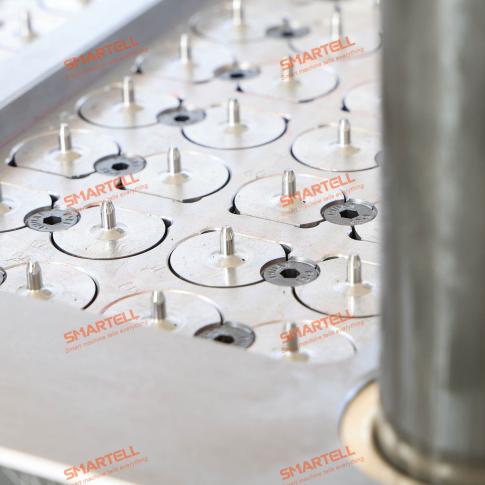

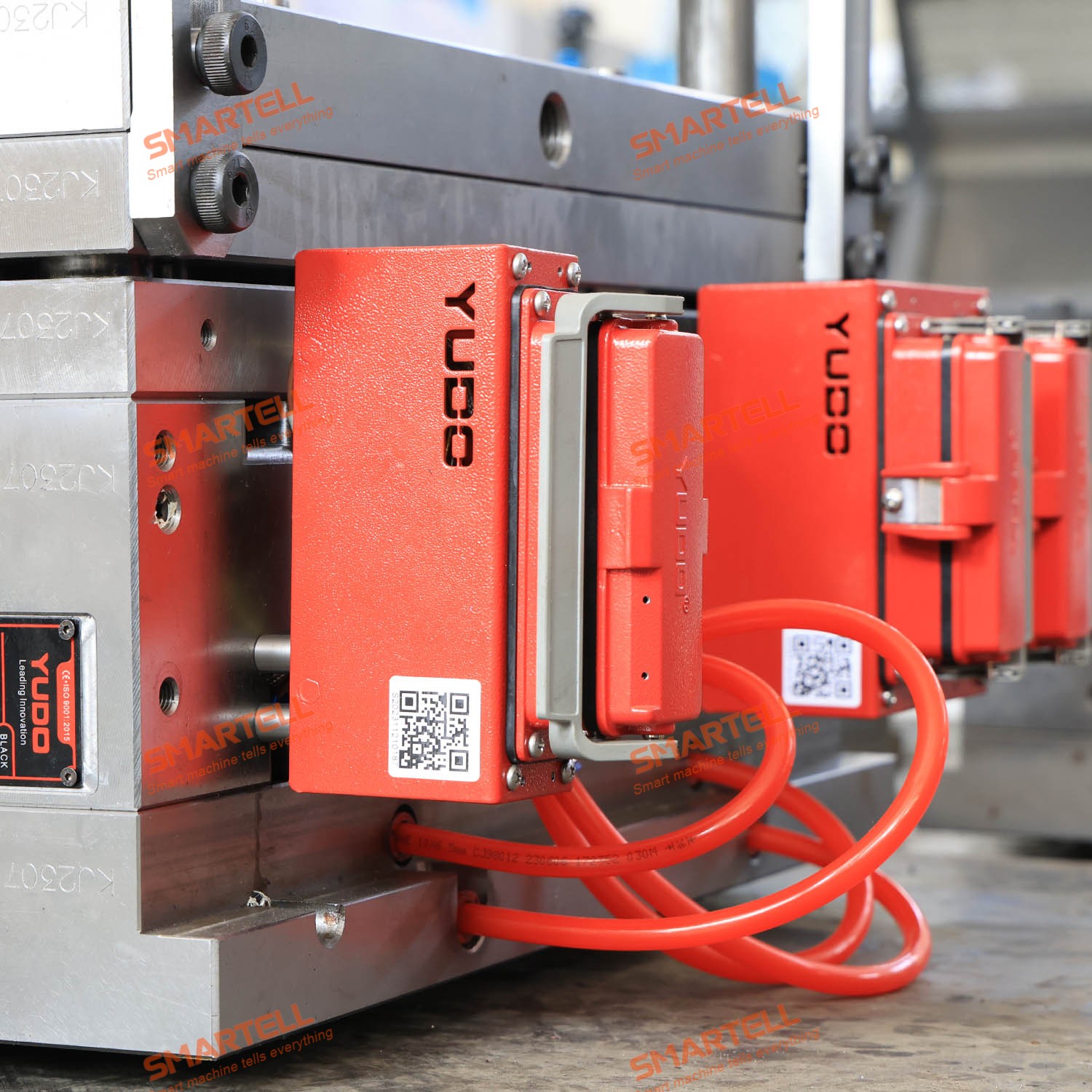

2. Moulages par injection (cœur de la fabrication de composants)

Les moules d'injection déterminent la précision et la cohérence des pièces de seringue telles que les corps, les pistons, les joints et moyeux, les capuchons.

Types de moules clés :

• Moules pour seringues multi-empreintes
Moules à haut rendement ( 16- 96 empreintes en fonction des besoins de capacité) pour la production en série.

• Moules à piston et à bouchon en caoutchouc
Conçus pour les composants d'étanchéité élastique nécessitant un contrôle dimensionnel strict.

• Moules pour embouts et capuchons Luer
Moules de précision assurant une connexion sécurisée et une prévention des fuites.

Caractéristiques techniques :

• Acier à outils de qualité médicale (H13 / S136 / P20)

• Systèmes à canaux chauds pour une économie de matériaux et un débit stable

• Polissage de haute précision pour une clarté transparente du corps

• Conception de cavité équilibrée pour un remplissage uniforme

• Revêtements longue durée résistant à l'usure (DLC / chrome en option)

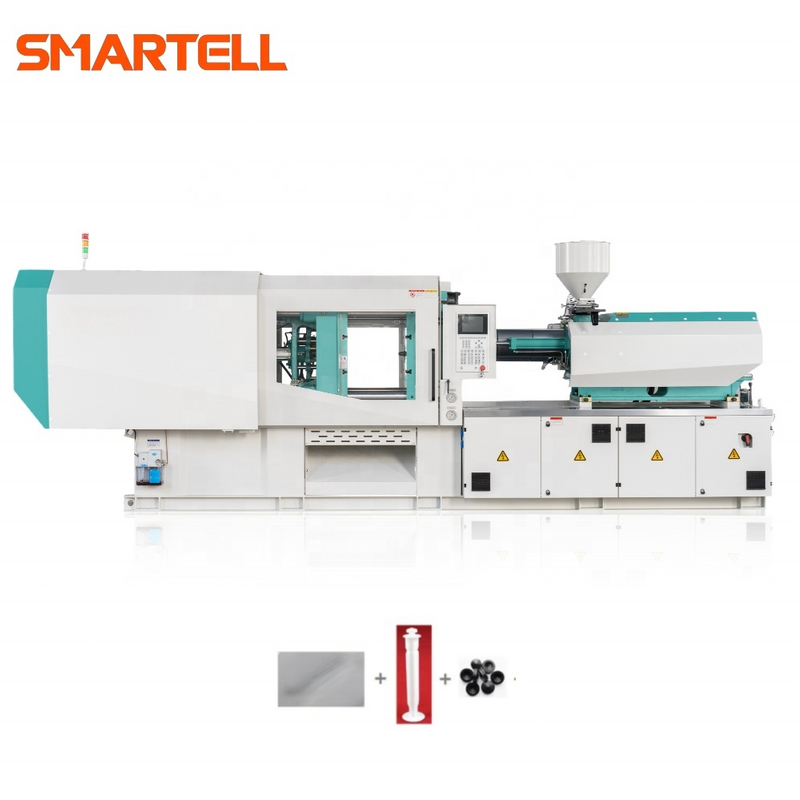

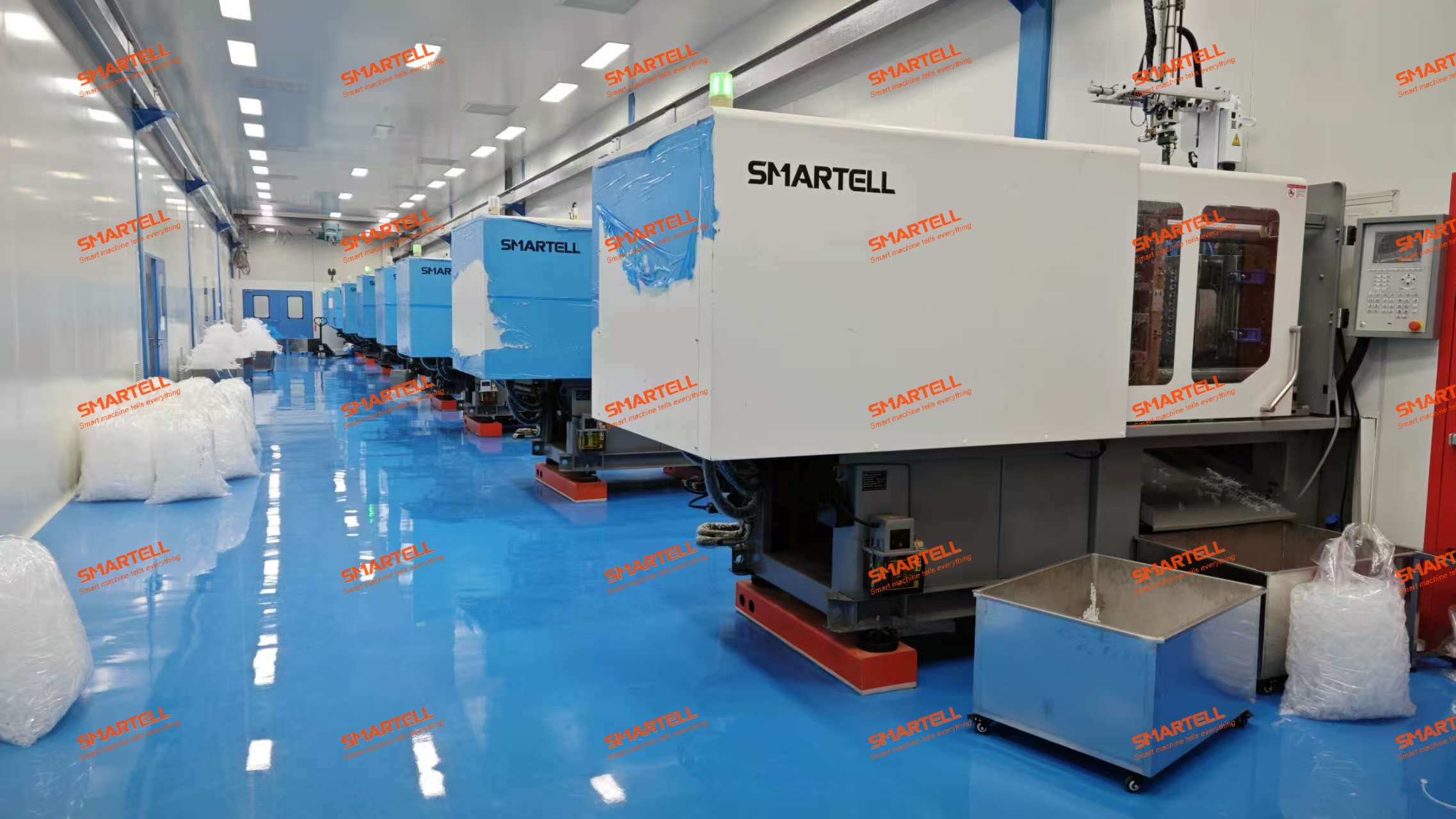

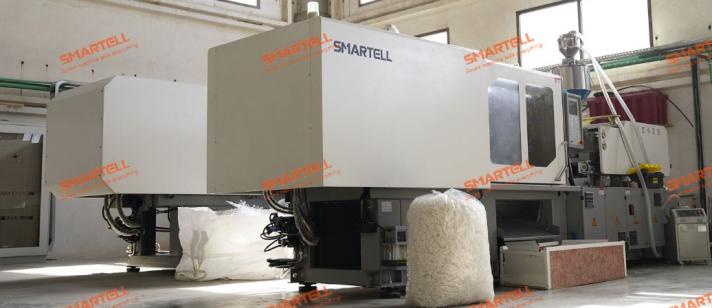

3. Machines de moulage par injection (IMM)

Les machines de moulage par injection produisent des composants de seringues avec une répétabilité et une propreté élevées.

Caractéristiques des machines :

• IMM entièrement électrique ou hybride pour une production de qualité médicale

• Contrôle de température et d'injection de haute précision

• Conception compatible avec les salles blanches (production de classe ISO)

• Temps de cycle stable pour les moules multi-empreintes

• Systèmes servomoteurs pour l'efficacité énergétique

Principaux résultats de production :

• Corps de seringue (matériau PP de qualité médicale)

• Plongeurs et joints (bouchons)

• Capuchons de protection et pièces auxiliaires

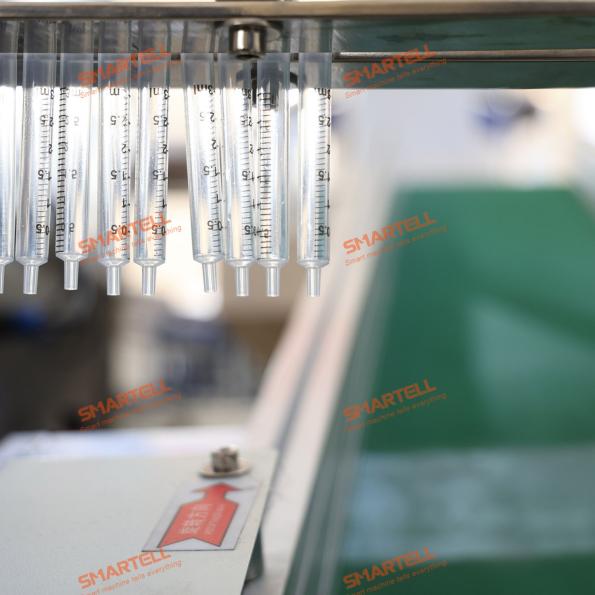

4. Machine de tampographie avec baril de seringue

Après moulage, les corps de seringue nécessitent une impression de graduation claire et durable + une pulvérisation d'huile de silicone.

Fonction:

• Imprime les échelles de volume (marquages ​​ml)

• Ajoute le logo de la marque ou le texte des spécifications

• Garantit une adhérence durable de l'encre de qualité médicale

• Pulvérisation d'huile de silicone médicale dans la paroi intérieure du baril

Caractéristiques:

• Capacité de tampographie monochrome

• Système d'alignement de haute précision pour les surfaces courbes

• Compatibilité des encres à base de solvants

• Système d'alimentation et de déchargement automatique

• Inspection visuelle pour le contrôle de la qualité d'impression (facultatif)

Cette étape garantit la lisibilité, la conformité et la sécurité des utilisateurs lors d’un usage médical.

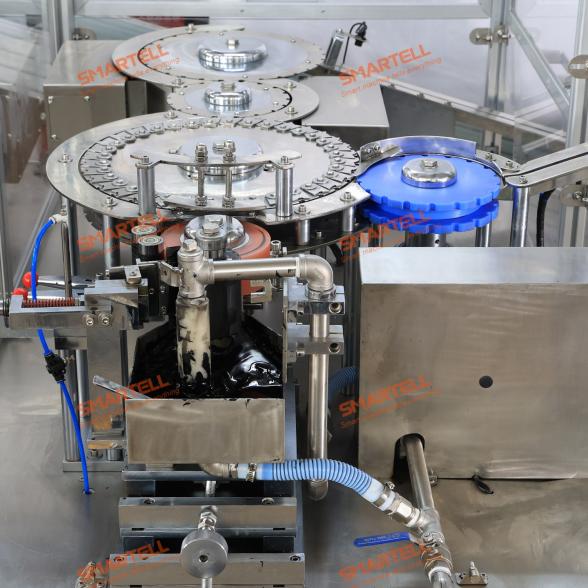

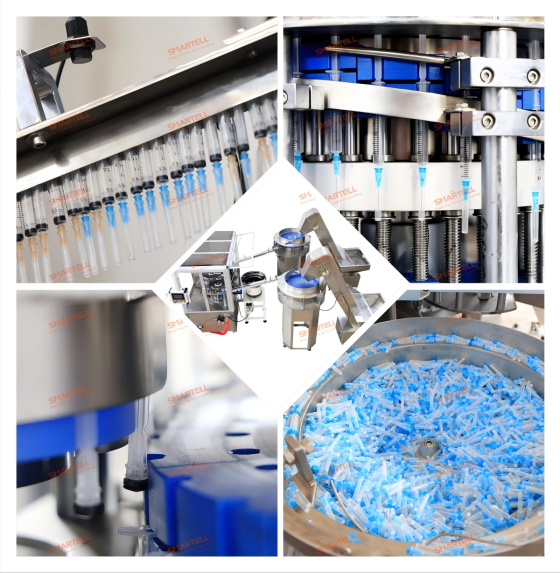

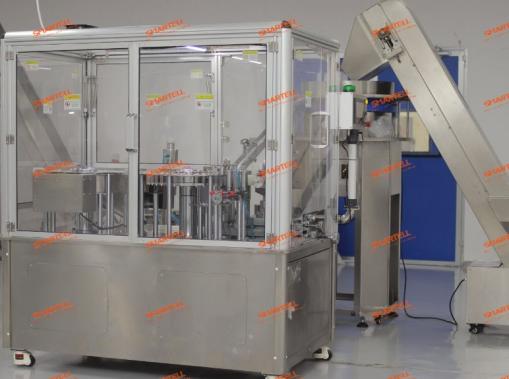

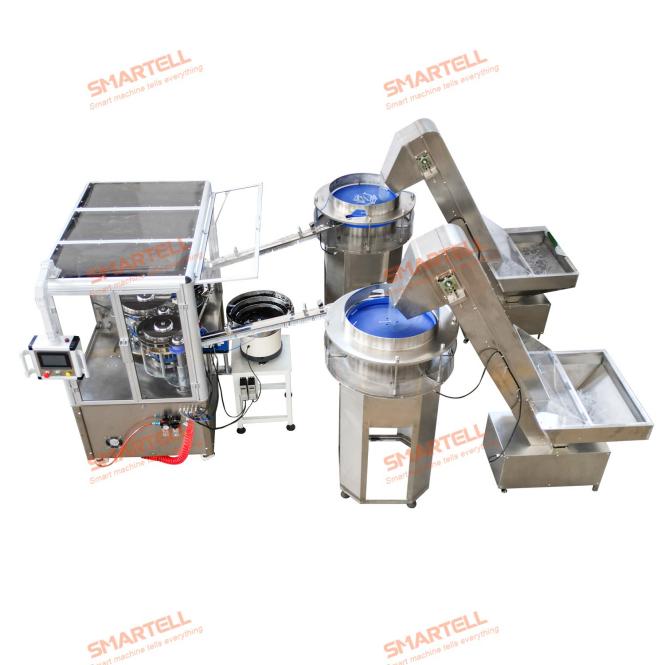

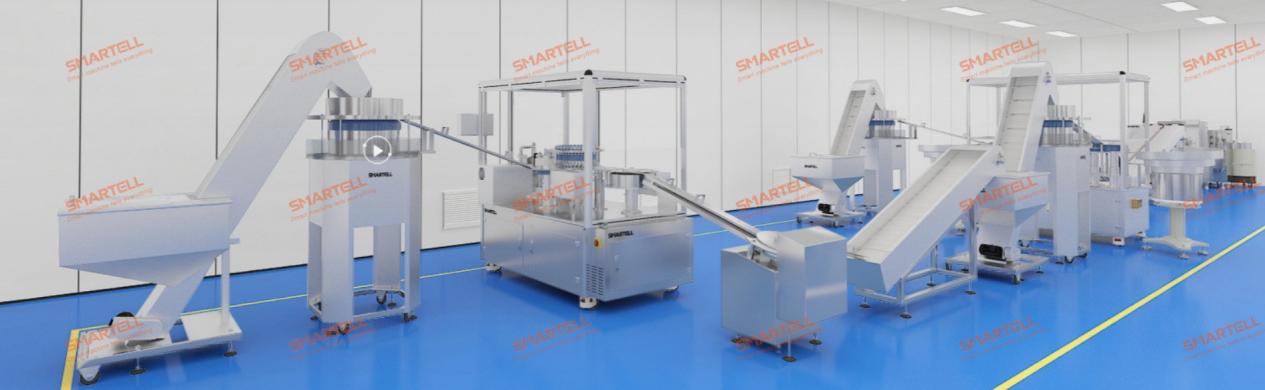

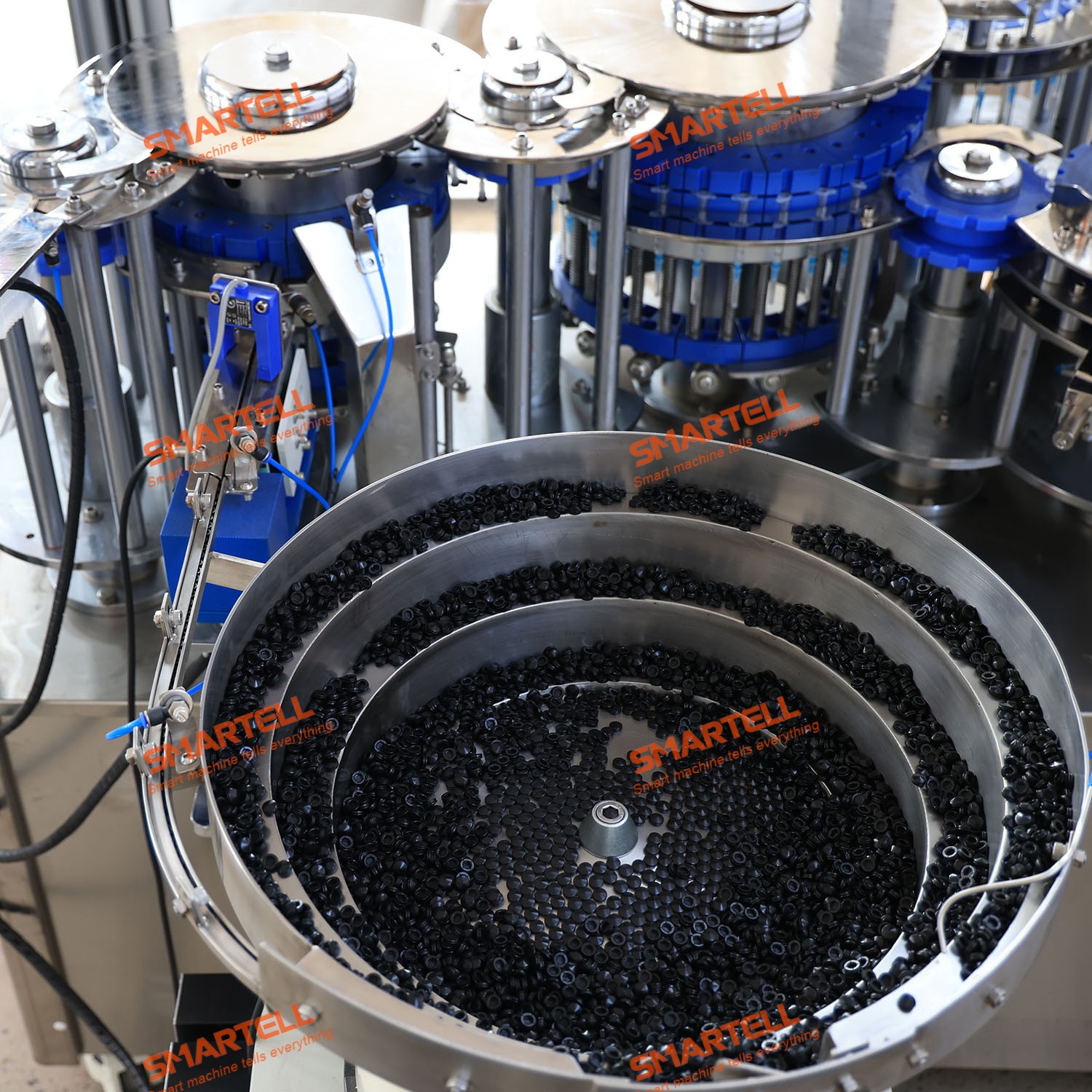

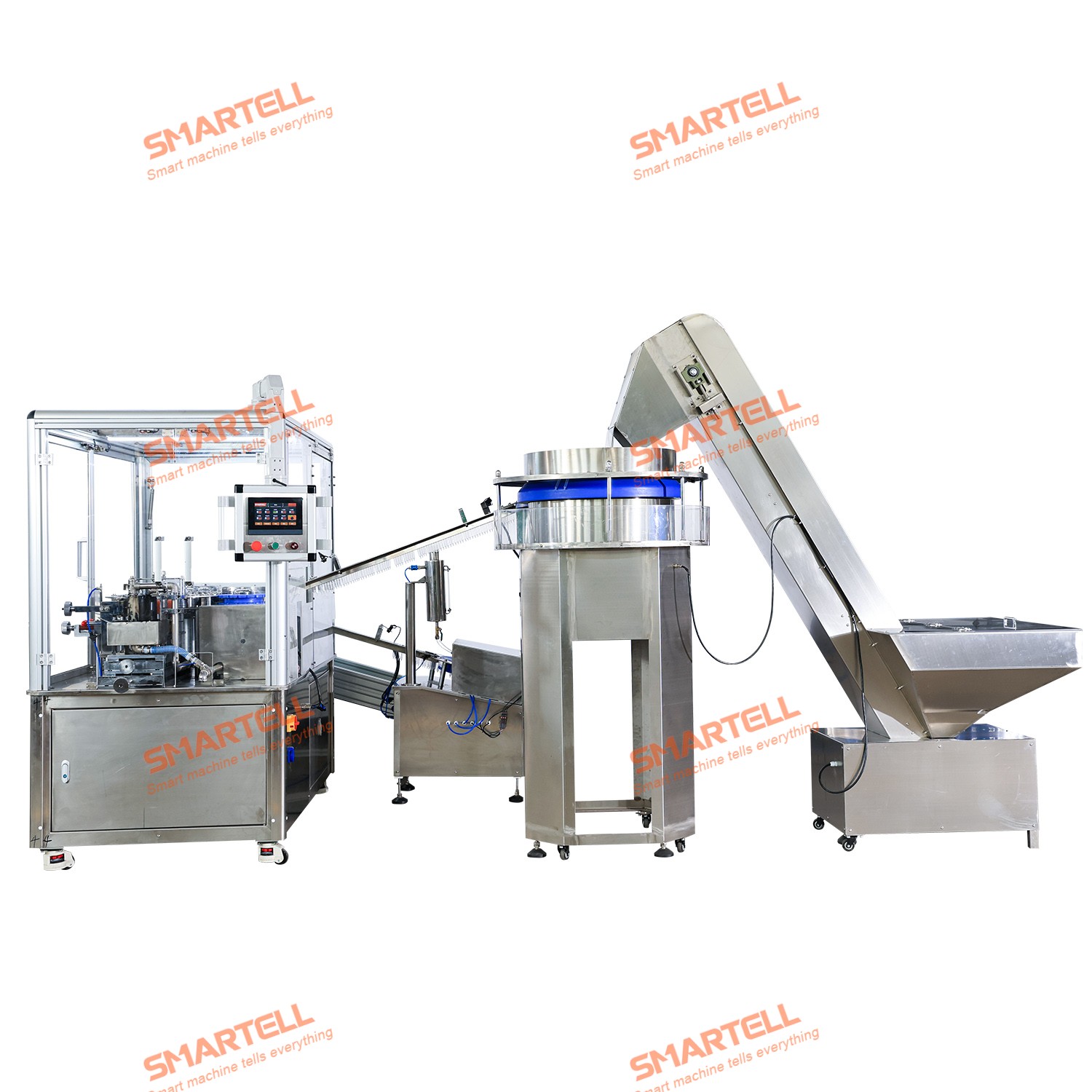

5. Machine d'assemblage de seringues

Le système d'assemblage intègre tous les composants de la seringue dans un produit complet.

Le processus comprend :

• Alimentation automatique du baril et du piston

• Insertion d'un joint en caoutchouc (si nécessaire)

• Ensemble d'aiguille hypodermique (selon la conception)

• Système de lubrification (micro-spray d'huile de silicone si nécessaire)

• Tests de mouvement fonctionnel

•

Caractéristiques:

• Ligne d'assemblage asservie entièrement automatisée

• Système de chargement et de placement à grande vitesse

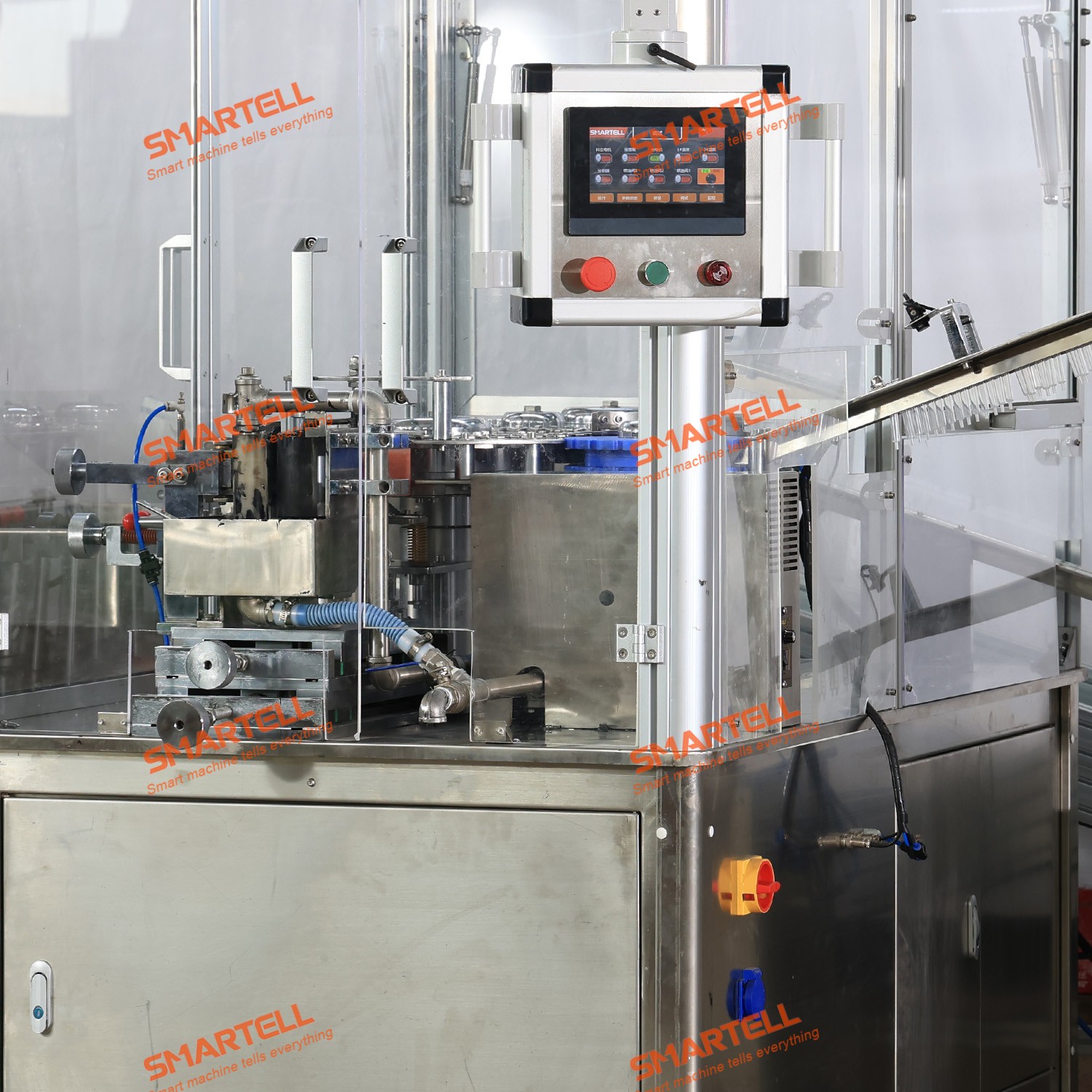

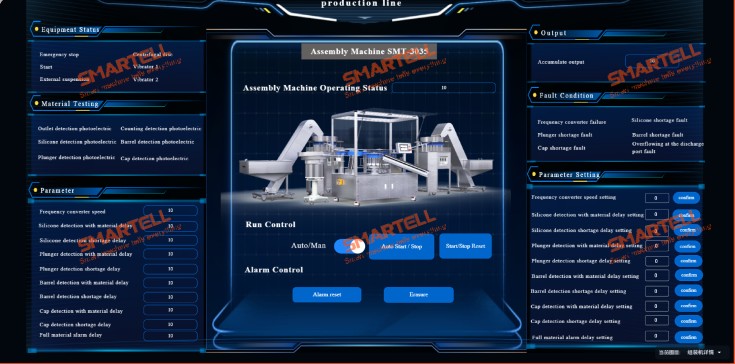

• PLC+Panneau de contrôle, détection des défauts en temps réel

• Modèles pour différentes tailles de seringues (1 ml à 50 ml ou plus)

• Structure prête pour les salles blanches pour éviter la contamination

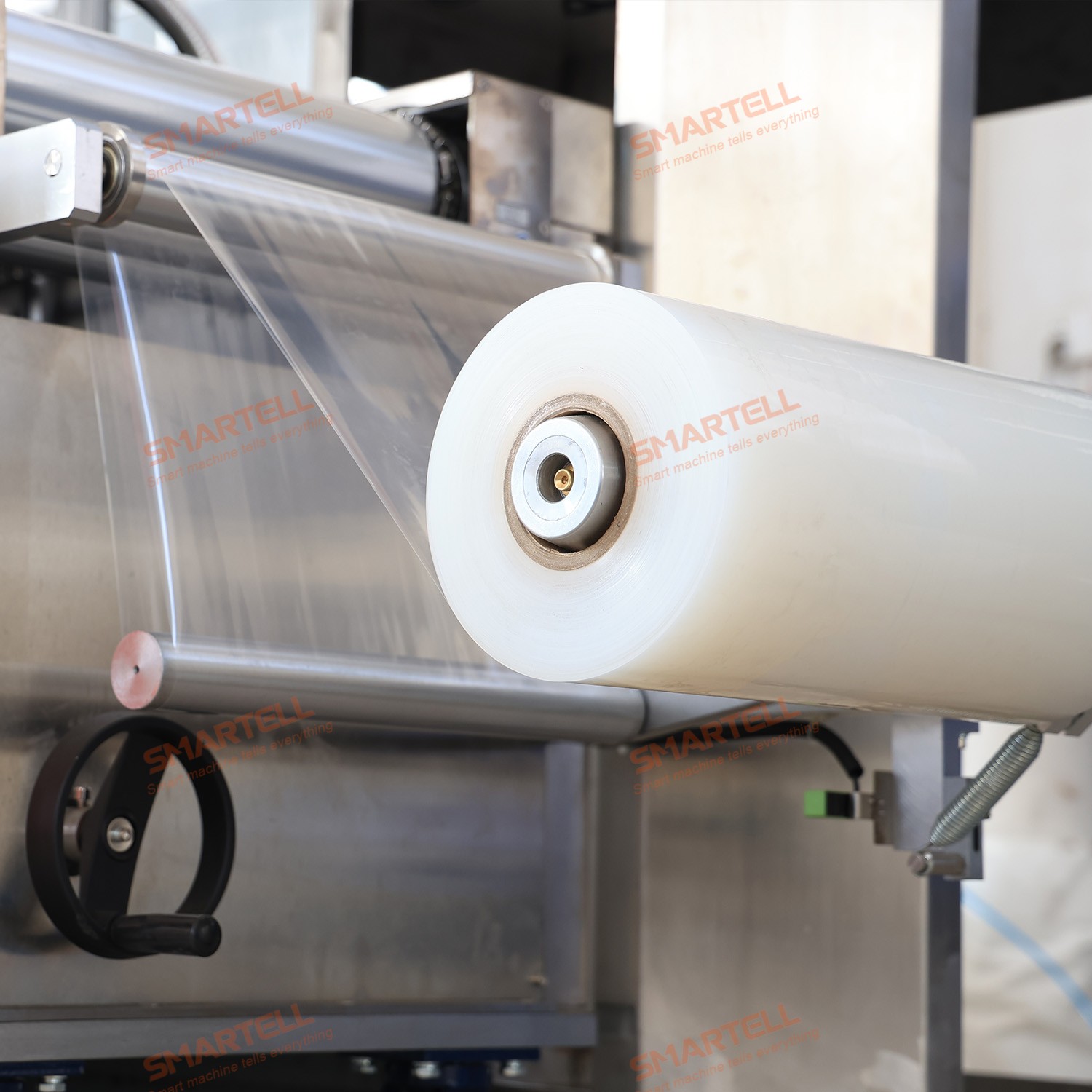

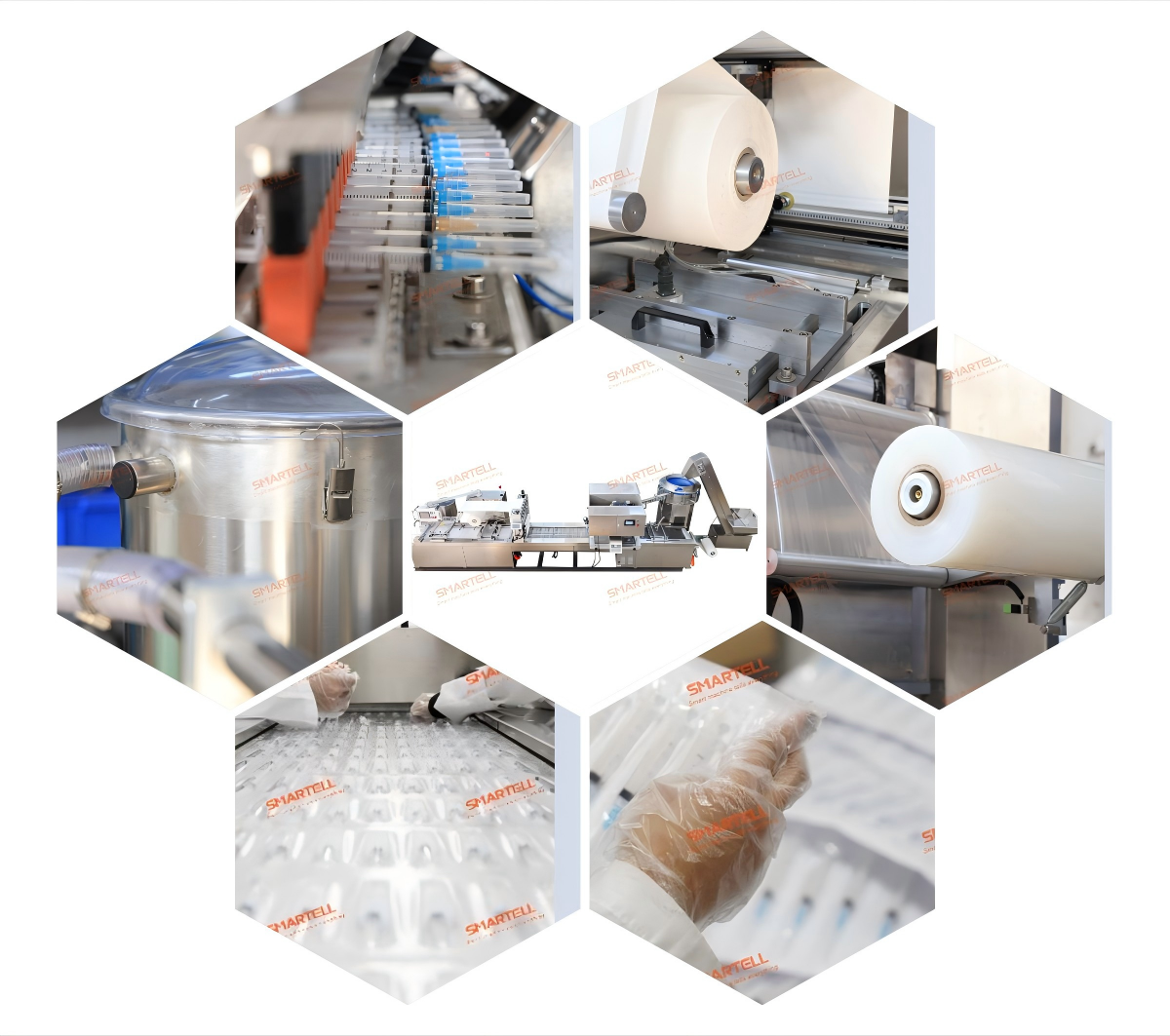

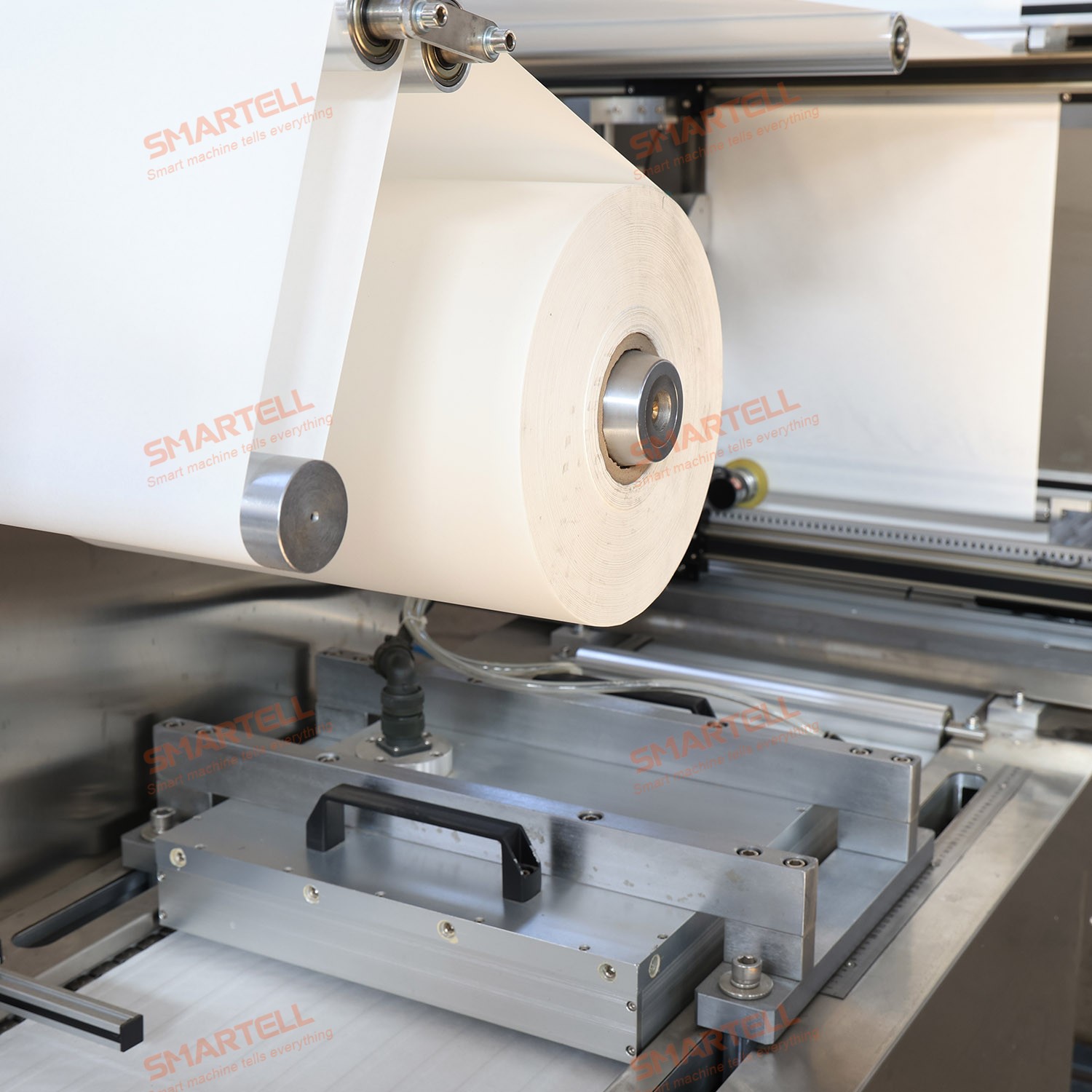

6. Machine d'emballage sous blister de seringues

L'emballage blister garantit une protection barrière stérile et l'intégrité du produit.

Fonctions :

• Chargement automatique des seringues assemblées

• Thermoformage de plaquettes thermoformées de qualité médicale

• Scellage avec papier couché médical et film de co-extrusion

• Codage par lots et impression de traçabilité

Caractéristiques techniques :

• Système de thermoformage à grande vitesse

• Contrôle précis de la température et de la pression

• Compatible avec différentes tailles de seringues

• Environnement d'étanchéité propre pour les emballages médicaux

• Système de rejet intégré pour les packs défectueux

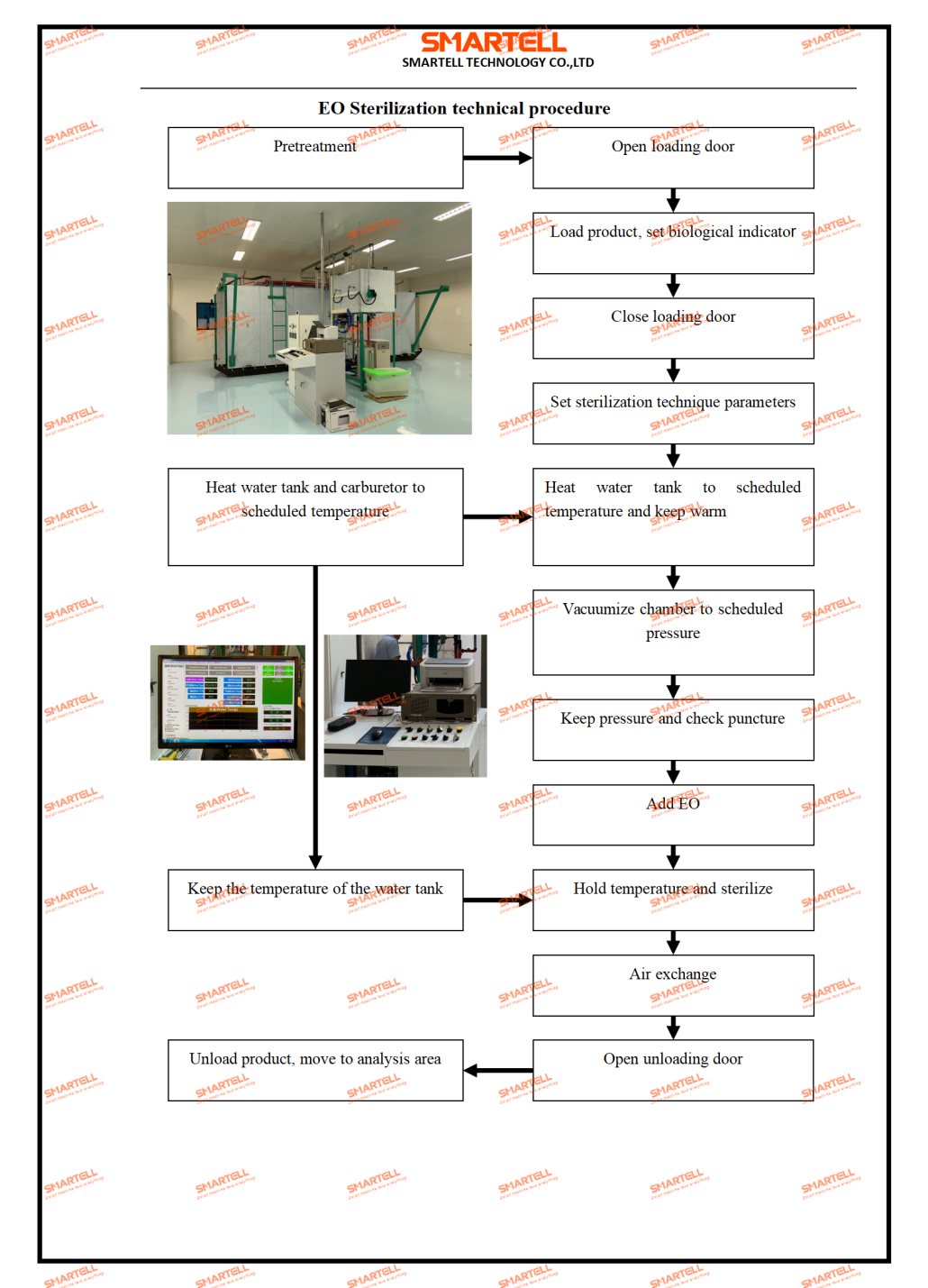

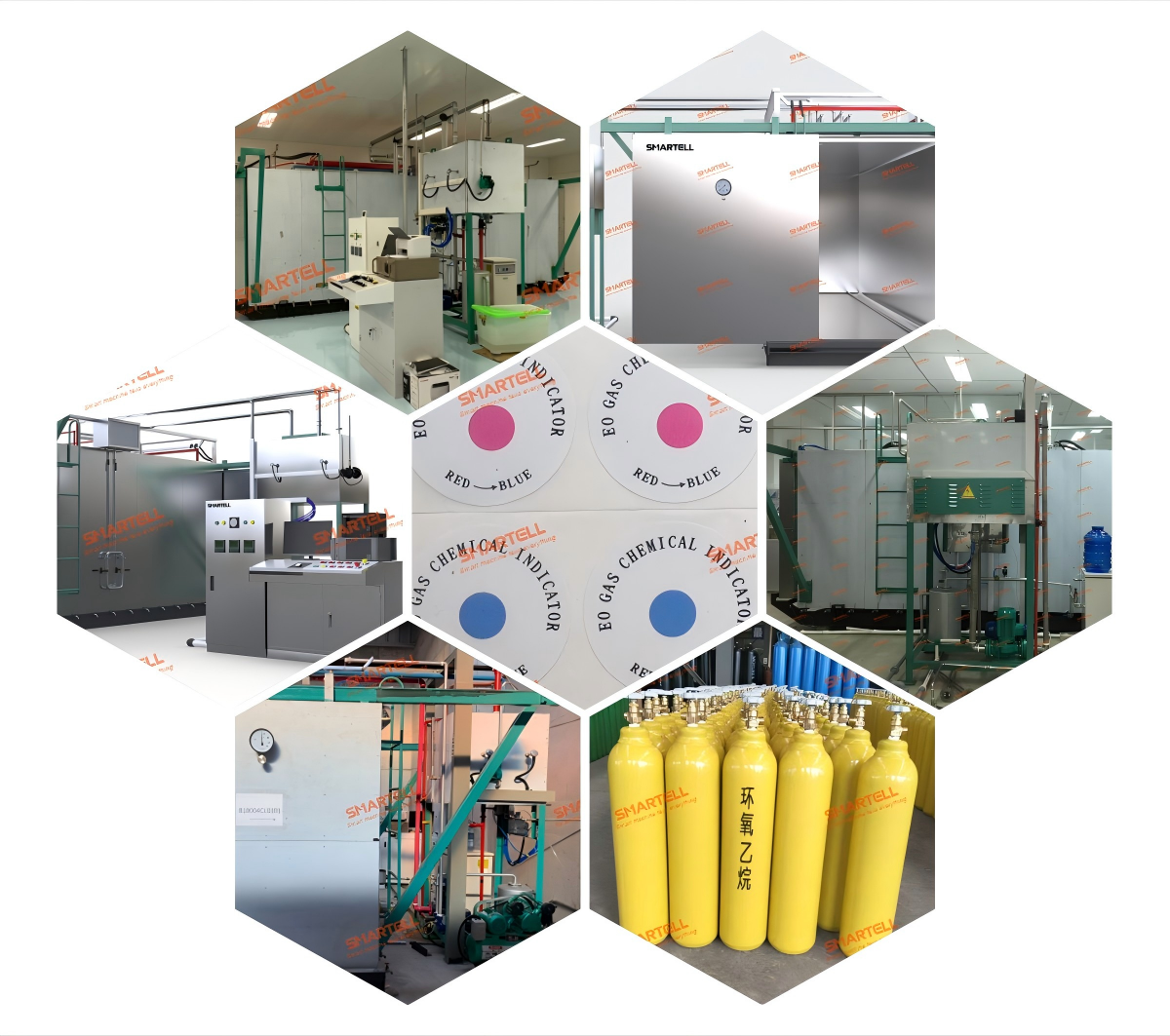

7. Machine de stérilisation ETO

La stérilisation à l'oxyde d'éthylène (ETO) est largement utilisée pour les seringues médicales jetables et autres produits médicaux (set de perfusion, gants, gaze, etc.) utilisés en usine..

Processus:

• Pré-conditionnement (réglage de la température, de la pression et de l'humidité)

• Chargement des marchandises (après emballage du carton extérieur) + ajout de gaz EO

• Cycle de stérilisation par exposition au gaz ETO

• Phase d'aération pour éliminer les gaz résiduels

• Sortie finale du produit stérile

Caractéristiques:

• Chambre de stérilisation entièrement scellée

• Contrôle précis de la concentration de gaz

• Système de contrôle automatique du cycle (PLC/HMI)

• Verrouillages de sécurité et système de surveillance des gaz

• Conforme aux normes internationales de stérilisation

L'ETO assure une élimination microbienne complète tout en préservant l'intégrité du matériau.

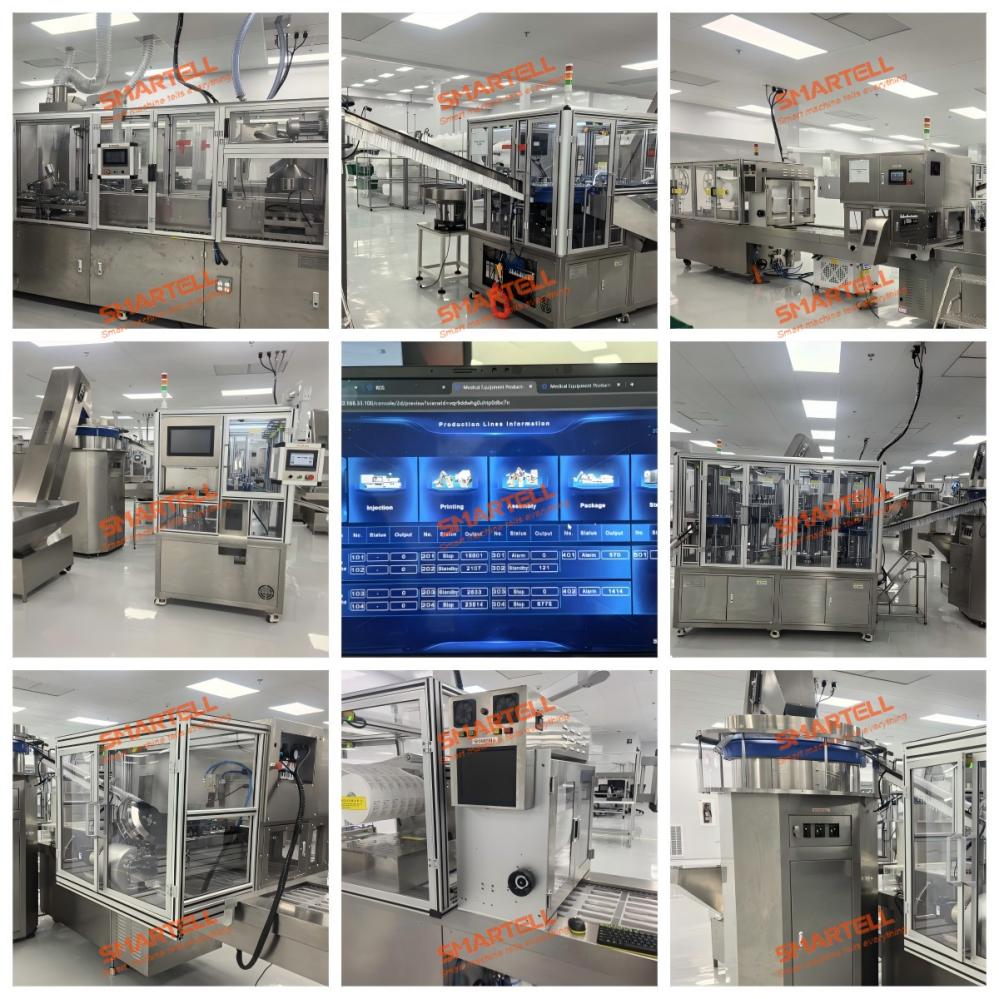

8. Conception de l'aménagement de l'atelier

Un aménagement d’atelier bien planifié améliore l’efficacité, la propreté et la conformité.

Zonage d’aménagement recommandé :

1. Zone de stockage des matières premières

2. Zone de moulage par injection

3. Zone de salle blanche d’impression

4. Zone de salle blanche d’assemblage

5. Zone propre des emballages blister

6. Zone de mise en boîte et d'emballage extérieur

7. Zone de stérilisation ETO (isolée)

8. Entrepôt de produits finis

Avantages de l'aménagement :

• Flux de matériaux unidirectionnel (réduit le risque de contamination)

• Zones propres et non propres séparées

• Chemins de déplacement optimisés pour les opérateurs et les matériaux

• Maintenance facile et évolutivité pour une expansion future

La classification des salles blanches (par exemple, classe ISO 7 à 8) est généralement requise pour les zones d'impression, d'assemblage et d'emballage.

9. Matériaux de production

Les matériaux de qualité médicale typiques utilisés dans la fabrication de seringues comprennent :

• Corps : polypropylène (PP) de qualité médicale, haute transparence, résistance chimique

• Piston : polypropylène ou polyéthylène avec bague d'étanchéité en TPE

• Joint/Joint : Caoutchouc de silicone ou élastomère de qualité médicale

• Encre pour l'impression : Encre médicale biocompatible (résistante à la stérilisation)

• Film d'emballage : Papier couché médical, films composites médicaux PET/PE

Tous les matériaux doivent être conformes aux exigences de biocompatibilité ISO 10993 et ​​aux normes réglementaires pertinentes.

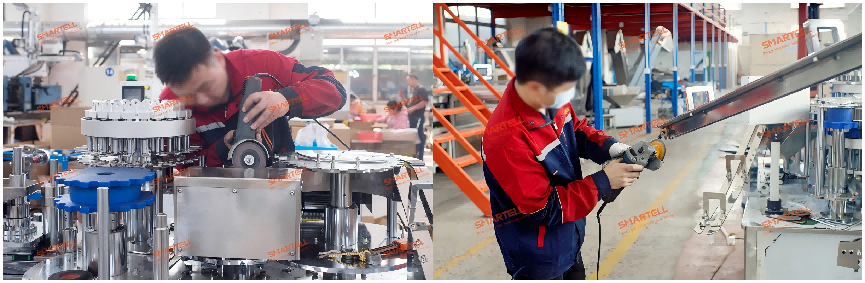

10. Service d'installation et de mise en service sur le terrain

Des services d’installation complets clé en main sont disponibles pour assurer un démarrage en douceur de la production.

Portée du service :

• Installation et alignement des équipements

• Installation du moule et moulage d'essai

• Paramétrage et optimisation des machines

• Débogage et intégration complète

• Formation des opérateurs et développement de SOP

• Accompagnement à la montée en production

Avantages sur place :

• Lancement de production plus rapide

• Risque de démarrage réduit

• Performances de la machine optimisées dès le premier jour

• Assurer le respect des normes de fabrication médicale

11. Support technique et service après-vente

Un support technique complet est fourni tout au long du cycle de vie de la ligne de production.

L'assistance comprend :

• Dépannage à distance et sur site

• Fourniture de pièces de rechange et maintenance des moules

• Conseils d'optimisation des processus

• Mises à jour du logiciel et du système de contrôle

• Programmes de maintenance préventive

• Solutions d'amélioration de la capacité de production

12. Résumé

Un système de production complet de seringues intègre des moules de précision, des machines de moulage par injection avancées, des systèmes de tampographie, des lignes d'assemblage automatisées, des équipements d'emballage sous blister et une technologie de stérilisation ETO dans un processus de fabrication continu et hautement contrôlé.

Avec une conception appropriée de l'aménagement de l'atelier, des matériaux de qualité médicale et une assistance technique complète comprenant des services d'installation et de mise en service, les fabricants peuvent réaliser :

• Haute efficacité de production

• Qualité du produit stable

• Conformité réglementaire totale

• Capacité de production de masse évolutive
