La stérilisation à l'oxyde d'éthylène (EO) est largement utilisée pour les produits médicaux jetables sensibles aux températures élevées et à l'humidité. Il est généralement envisagé pour des produits tels que des sets de perfusion, des seringues, des cathéters, des tubes médicaux, des gants et d'autres dispositifs médicaux à base de polymères..
Pour les fabricants planifiant une nouvelle installation de production médicale, le choix d’une chambre de stérilisation EO ne consiste pas simplement à choisir la plus grande chambre disponible. Les besoins réels dépendent du volume du produit, de la configuration de l"emballage, de la méthode de chargement, de la capacité de production, du cycle de stérilisation et de l"espace requis pour la surveillance du processus et la circulation des gaz.
Cet article fournit une introduction pratique aux chambres de stérilisation EO, à leur processus de travail de base, aux spécifications communes, aux considérations de chargement et aux points clés pour la sélection des équipements..
Une chambre de stérilisation à l'EO est un récipient contrôlé utilisé pour exposer des produits médicaux à l'oxyde d'éthylène dans des conditions définies de température, d'humidité, de pression, de concentration d'OE et de temps d'exposition..
L"EO est particulièrement utile pour les dispositifs médicaux fabriqués à partir de plastiques, de caoutchouc, d"adhésifs et d"autres matériaux susceptibles de ne pas tolérer la stérilisation à haute température.
Le processus de stérilisation doit être développé et validé en fonction du produit spécifique, de la configuration de l"emballage, du modèle de chargement et de l"équipement. Par conséquent, la capacité de la chambre ne détermine pas à elle seule si un processus de stérilisation sera efficace.
Un système de stérilisation à l"EO bien conçu doit fournir des conditions environnementales stables tout au long du chargement du produit et permettre la surveillance et l"enregistrement des paramètres critiques du processus.
Bien que les cycles spécifiques varient en fonction de la validation du produit et du processus, un processus typique de stérilisation à l"EO peut être résumé comme suit :

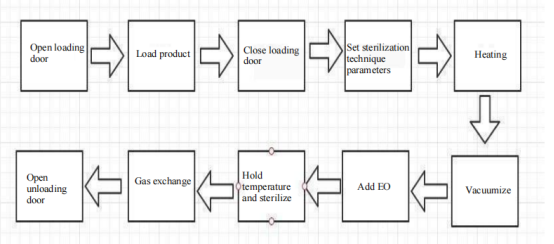

Prétraitement / Chauffage → Ouvrir la porte de chargement → Chargement du produit et réglage de l"indicateur biologique → Définir les paramètres de stérilisation → Fermer la porte de chargement → Mise sous vide et test de pression de la chambre → Gazéification et injection d"EO → Maintien de la température et stérilisation → Échange de gaz → Ouvrir la porte de déchargement et le déchargement
Étape 1 : Prétraitement et chauffage (Préconditionnement)
·
Avant le chargement, chauffez le réservoir d"eau à la température programmée et réchauffez le gazogène.
·
·
Le préchauffage des parois de la chambre et du réservoir d"eau assure un cycle de chaleur rapide et réduit le temps de chauffage total une fois les produits à l"intérieur.
·

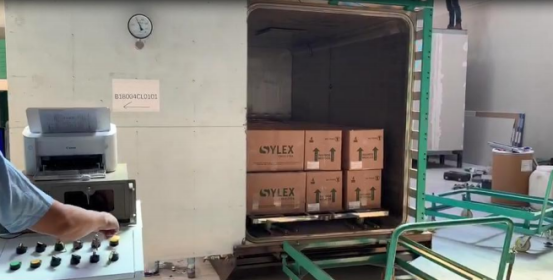

Étape 2 : Chargement du produit et réglage des paramètres
·
Ouvrez la porte de chargement et placez les produits emballés dans l"emballage extérieur (tels que les seringues) dans la chambre à l"aide de petits chariots à bras ou de plates-formes de connexion de plateaux.
Définissez des indicateurs biologiques dans la charge pour surveiller et confirmer l’efficacité de la stérilisation.
Saisissez et configurez les paramètres de la technique de stérilisation (température, humidité, pression et temps) via l"ordinateur PLC/le système de contrôle à puce unique avant de fermer la porte de chargement.
Étape 3 : Vérification préalable du vide et des fuites
Effectuez la mise sous vide de la chambre à l’aide de la pompe à vide pour atteindre la pression négative interne désignée.
Maintenez la pression et effectuez un contrôle de perforation/fuite pour garantir l’intégrité du joint de la chambre avant l’introduction du gaz.
Étape 4 : Gazéification et injection d’EO
Chauffez le mélange gazeux d’EO à travers le réservoir d’eau pour terminer la gazéification.
Ouvrez l’alimentation en air et les vannes des bouteilles pour injecter l’EO gazéifié jusqu’à ce que la pression positive/concentration spécifiée soit atteinte.
Étape 5 : Maintien de la température et stérilisation (exposition)
Maintenez les conditions cibles de température, d’humidité et de pression à l’intérieur de la chambre.
Maintenir l"état de stérilisation pendant la période validée (généralement plus de 8 heures selon les exigences du produit).
Étape 6 : Échange de gaz (élimination de l"oxyde d"éthylène et lavage de l"air)
Faites fonctionner la pompe à vide (environ 5 minutes) pour évacuer la chambre jusqu"à une pression négative.
Introduisez de l’air frais filtré (environ 3 minutes) et répétez le processus d’échange gazeux 5 fois pour éliminer complètement le stérilisant résiduel.
Les gaz résiduaires et l"eau sont évacués via une canalisation dédiée vers le bassin de neutralisation extérieur.
Étape 7 : Déchargement et vérification biologique
Une fois l’échange gazeux terminé et la pression interne revenue au niveau atmosphérique, relâchez le vide du joint de porte, faites fonctionner le ventilateur d’extraction et ouvrez la porte de déchargement.
Vérifiez les indicateurs biologiques (devenir bleu indique une stérilisation réussie).
Déchargez les cartons finis et transférez-les vers la zone de stockage/analyse.

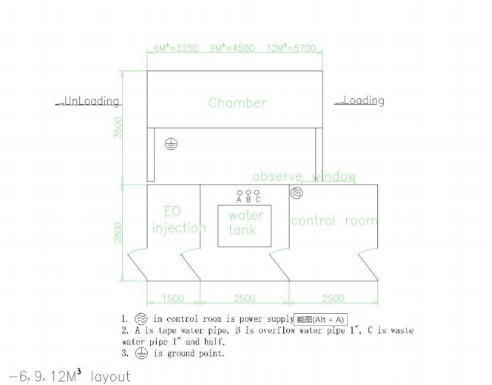

Pour la fabrication de produits médicaux jetables, les chambres de stérilisation EO peuvent être conçues dans différentes capacités en fonction des exigences de production.
Pour une planification préliminaire, une plage pratique est d'environ 1 m³ à 25 m³.
Volume de la chambre | Application typique |
1 à 3 m³ | Petite production, projets pilotes, laboratoires |
3 à 5 m³ | Production petite à moyenne |
5 à 10 m³ | Lignes de production moyennes |
10-15 m³ | Production moyenne à grande |
15 à 20 m³ | Production en grand volume |
20-25 m³ | Charges de production importantes |
Il s’agit de plages générales de planification d’équipement plutôt que de classifications industrielles fixes.
La taille correcte doit finalement être calculée en fonction des dimensions réelles du produit, de la configuration de l"emballage, de la taille du carton, de la quantité de chargement, du nombre de cycles par jour et du processus validé.
Un point important lors de la planification d'une chambre de stérilisation EO est que le volume nominal de la chambre n'est pas égal au volume de produit utilisable..
Il n’est généralement pas pratique de remplir 100 % de la chambre avec des produits.
L"espace est nécessaire pour :
Circulation de l"air
Distribution de gaz EO
Séparation des produits
Sondes de température et d"humidité
Surveillance de la pression
Capteurs de validation
Chargement et déchargement
Conditions de processus cohérentes
À titre de ligne directrice pratique de conception préliminaire, les fabricants peuvent envisager de réserver environ 20 à 30 % du volume nominal de la chambre pour les exigences opérationnelles et de processus.
Par exemple, si la charge de produit calculée nécessite environ 8 m³ , la sélection d'une chambre avec exactement 8 m³ de volume nominal peut laisser un espace insuffisant pour la circulation et la surveillance.
Un calcul préliminaire pourrait donc être :
8 m³ ÷ 70-80 % ≈ 10-11,5 m³
Cela ne signifie pas que la norme ISO 11135 exige un espace vide fixe de 20 à 30 %. La configuration de chargement finale doit être établie par la qualification de l'équipement et la validation du processus de stérilisation.
Le principe clé est simple :
Ne concevez pas la chambre autour d’un remplissage physique à 100 %.
La surveillance est une partie importante de la stérilisation à l’EO.
En fonction du système et de la stratégie de validation, des capteurs peuvent être utilisés pour surveiller la température, la pression, l'humidité et d'autres conditions critiques du processus..
Pendant la qualification, des capteurs supplémentaires peuvent également être positionnés à différents endroits de la charge pour comprendre dans quelle mesure les conditions du processus sont réparties uniformément.
Si les produits sont trop serrés autour de ces points de surveillance, les capteurs peuvent devenir difficiles à positionner, tandis que le débit d"air et la distribution du gaz peuvent également être affectés.
Par conséquent, la chambre et le système de chargement doivent fournir suffisamment d’espace pour les activités de surveillance et de validation de routine.
C"est une autre raison pour laquelle le volume de produit utilisable ne doit pas être calculé simplement en remplissant chaque mètre cube de la chambre.
Lorsque l’on compare les équipements de stérilisation à l’EO, le volume de la chambre n’est qu’une spécification.
Un contrôle stable de la température est important pour maintenir des conditions de stérilisation constantes dans toute la chambre.
L"humidité doit être contrôlée selon le cycle EO validé. Une humidité inégale peut influencer les performances de stérilisation.
Le système de vide est responsable de l’évacuation contrôlée de l’air et de la gestion de la pression. La capacité de la pompe doit correspondre à la taille de la chambre et aux exigences du processus.
Le système d’injection d’EO doit permettre une introduction contrôlée du stérilisant tout en intégrant des mesures de sécurité appropriées.
Une bonne circulation peut aider à réduire les différences de température et d’humidité au sein de la chambre et dans la charge des produits.
Les systèmes modernes doivent enregistrer les paramètres de processus importants pour la surveillance du cycle, la traçabilité et la documentation.
L"EO est un gaz dangereux et inflammable. Un système de stérilisation EO nécessite donc des fonctionnalités de sécurité appropriées, telles que des verrouillages de porte, une surveillance de la pression, une détection de gaz, une ventilation, des fonctions d"urgence et une gestion contrôlée des gaz.
La taille de la chambre doit être prise en compte ainsi que la méthode d"emballage et de chargement réelle.
Par exemple, un ensemble de perfusion peut être emballé individuellement avant d"être placé dans des cartons. Les seringues, les cathéters et les gants peuvent avoir des dimensions d"emballage et des densités de chargement complètement différentes.
Même lorsque deux fabricants ont le même volume de production quotidien, leurs capacités de chambre requises peuvent être différentes car leurs produits et configurations d"emballage sont différents.
Un calcul pratique doit donc prendre en compte :
Production quotidienne → Quantité de colis → Dimensions du carton → Quantité de charge → Cycles par jour → Volume de chambre requis
Cette approche est généralement plus utile que la sélection d"une chambre basée uniquement sur les chiffres de production quotidiens.
Une chambre de stérilisation EO appropriée doit équilibrer plusieurs facteurs :
Capacité de la chambre + Efficacité de chargement + Contrôle de la température et de l"humidité + Distribution d"EO + Sécurité + Surveillance + Aération + Expansion future
Par exemple, une petite chambre de 2 m³ peut suffire pour un projet pilote mais peut devenir un goulot d"étranglement lorsque la production augmente.
D’un autre côté, le choix d’une très grande chambre pour une ligne de production relativement petite peut augmenter les coûts d’investissement et d’exploitation sans apporter d’avantage pratique.
Pour cette raison, les fabricants doivent tenir compte non seulement de leur volume de production actuel, mais également de l’expansion prévue de leur production.
La stérilisation à l’EO doit être considérée comme faisant partie du processus global de fabrication médicale.
Un système complet peut inclure :
Préconditionnement → Stérilisation EO → Retrait EO → Aération → Surveillance de sécurité → Enregistrement de données
L"aménagement de l"usine doit également prendre en compte le mouvement des produits non stérilisés et stérilisés, la ventilation, l"approvisionnement en EO, les zones de sécurité et le flux des matériaux.
Pour les projets de production médicale de plus grande envergure, la capacité de stérilisation doit être planifiée avec la ligne de production plutôt que ajoutée en tant qu"équipement indépendant.
Pour les fabricants de produits médicaux jetables, l’équipement de stérilisation EO doit être sélectionné en fonction des exigences réelles du produit et de la production.
Chez SMARTELL TECHNOLOGY , les équipements de stérilisation EO peuvent être considérés comme faisant partie d'une solution de production médicale jetable plus large, avec des configurations préliminaires de chambres allant d'environ 1 m³ à 25 m³.
En fonction du type de produit, de la configuration de l"emballage, de la capacité de production et de l"aménagement de l"usine, la configuration de la chambre peut être planifiée en fonction du modèle de chargement prévu et des exigences du processus.
L’objectif n’est pas simplement de fournir une chambre plus grande. Il s'agit de créer un équilibre pratique entre la capacité, la stabilité du processus, la sécurité, la surveillance et les besoins de production futurs..
En fin de compte, un système de stérilisation à l'EO fiable n'est pas défini uniquement par la taille de sa chambre, mais par sa capacité à fournir de manière constante la température, l'humidité, la pression, l'exposition à l'EO et les conditions d'aération requises tout au long de la charge de produit validée..
Pour un nouveau projet de production médicale, le meilleur point de départ est donc de déterminer la production du produit, la configuration de l"emballage, le volume de charge attendu et le nombre de cycles requis par jour, puis de sélectionner la capacité de la chambre en conséquence.
