Les sets de perfusion sont des dispositifs médicaux à usage unique largement utilisés pour administrer des liquides, des médicaments, des nutriments et d"autres solutions compatibles dans le système vasculaire d"un patient. Ils sont couramment utilisés dans les hôpitaux, les cliniques, les services d’urgence, les salles d’opération, les unités de soins intensifs et autres établissements de soins de santé.
Bien qu’un set de perfusion puisse paraître relativement simple, sa structure peut varier considérablement en fonction de l’application prévue. Différentes conceptions peuvent inclure différents types de pointes, de chambres compte-gouttes, de tubes, de régulateurs de débit, de filtres, de sites d"injection, de connecteurs et d"autres composants.
Pour les fabricants de dispositifs médicaux, il est important de comprendre ces différences lors de la sélection des composants, de la conception des processus d"assemblage, de la détermination des exigences d"automatisation et de la planification d"une ligne de production efficace.
Un set de perfusion est un dispositif médical stérile à usage unique qui crée un chemin de fluide entre un récipient de perfusion et le dispositif d"accès intraveineux d"un patient.

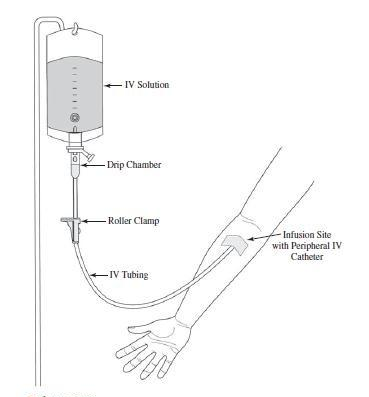

Un système de perfusion par gravité typique peut être illustré comme :
Récipient de perfusion → Spike → Chambre compte-gouttes → Tubulure → Contrôle du débit → Connecteur côté patient → Dispositif d"accès IV
Des composants supplémentaires, tels que des filtres, des sites d"injection, des entrées d"air ou des connecteurs sans aiguille, peuvent être incorporés en fonction de la conception du produit.
La fonction principale d"un set de perfusion est de fournir une voie fiable pour l"administration de fluide tout en permettant un contrôle approprié du débit et un fonctionnement clinique sûr.
Étant donné que les différentes applications médicales ont des exigences différentes, il n’existe pas de configuration unique de set de perfusion adaptée à chaque situation.

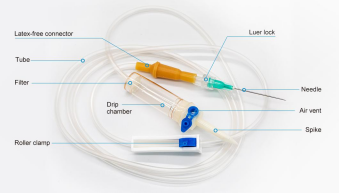

La pointe pénètre dans la fermeture d"un récipient de perfusion et établit la connexion entre le récipient et l"ensemble de perfusion. Les pointes peuvent avoir des conceptions différentes selon le type de conteneur utilisé. Certaines configurations incluent également une entrée d"air ou un capuchon de protection. La précision dimensionnelle et les performances de connexion de la pointe sont importantes pour un assemblage et une distribution de fluide fiables.
La chambre compte-gouttes permet aux professionnels de santé d"observer le flux de liquide et de surveiller le débit de perfusion pendant la perfusion par gravité. Il fournit également un espace pratique pour amorcer le set de perfusion avant de le connecter au patient. Différentes conceptions de chambres compte-gouttes peuvent être utilisées pour différentes applications, y compris les configurations classiques de macro-goutte et de micro-goutte.
La tubulure constitue le chemin de fluide principal entre la chambre compte-gouttes et le connecteur côté patient. Les tubes de qualité médicale doivent offrir une flexibilité, une transparence, une stabilité dimensionnelle et une compatibilité appropriées avec le fluide et le processus de stérilisation prévus. La longueur du tube et le diamètre interne peuvent varier en fonction de la conception et de l"application du produit.
Une pince à rouleau ou un autre dispositif de contrôle de débit est couramment utilisé pour réguler le débit de distribution de fluide. Sa cohérence de fonctionnement est importante car les variations dans les dimensions des composants ou l"assemblage peuvent affecter les performances de contrôle de flux.
Certains sets de perfusion incluent un filtre dans le trajet des fluides. La conception et l"emplacement du filtre dépendent de l"application prévue et des spécifications du produit. Les configurations filtrées sont particulièrement importantes pour les applications où un contrôle supplémentaire des particules est requis.
Un site d"injection fournit un point d"accès pour administrer des médicaments compatibles ou des liquides supplémentaires. Différentes conceptions peuvent être utilisées en fonction des exigences du produit. Les performances d"étanchéité et la fiabilité des connexions sont des considérations importantes lors du développement et de la fabrication du produit.
Le connecteur côté patient connecte le set de perfusion au dispositif d’accès IV en aval. Différentes configurations de connecteurs peuvent être utilisées en fonction de l"application prévue et des exigences applicables.
Le set de perfusion par gravité standard est l’une des configurations les plus largement utilisées.
Il comprend généralement une pointe, une chambre compte-gouttes, une tubulure, un régulateur de débit et un connecteur côté patient. Selon la conception, il peut également inclure un site d"injection ou un filtre.
Sa structure relativement simple le rend adapté à la fabrication de gros volumes.
Un set de transfusion sanguine est spécialement conçu pour l’administration de sang ou de composants sanguins.
Par rapport à un set de perfusion standard, il intègre généralement un filtre dédié adapté à l"administration du sang.
Les ensembles de transfusion sanguine nécessitent une attention particulière à l’assemblage du filtre, aux connexions des tubes, à l’intégrité du trajet des fluides et à la propreté.
Du point de vue de la fabrication, le filtre supplémentaire crée des exigences d’assemblage et d’inspection supplémentaires par rapport à un set de perfusion de base.
(Set de perfusion par gravité standard)
(Ensemble de transfusion sanguine)

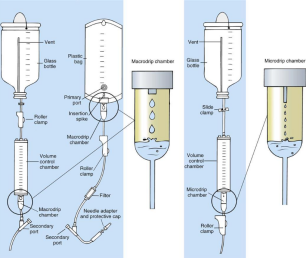

Un set de perfusion microgoutte-à-goutte est conçu pour les applications dans lesquelles des volumes de liquide relativement faibles doivent être administrés avec un contrôle plus étroit du débit de perfusion.
Les sets Microdrip peuvent être particulièrement utiles lorsqu’une observation et un contrôle précis de débits de perfusion relativement faibles sont importants.
Un ensemble de perfusion à burette intègre une chambre graduée dans le trajet de perfusion.
La chambre permet de mesurer un volume défini de fluide ou de médicament avant son administration au patient.
En raison de la chambre graduée supplémentaire, les ensembles de burettes ont généralement une structure et un processus d"assemblage plus complexes que les ensembles de perfusion de base.
Les fabricants doivent prendre en compte l’assemblage de la chambre, les connexions des tubes, l’étanchéité, l’inspection et l’emballage.
(Set de perfusion burette)
Un ensemble de perfusion filtré intègre un filtre dans le trajet du fluide pour fournir une fonction de filtration supplémentaire en fonction de la conception du produit prévu.
Le matériau du filtre, les caractéristiques de filtration, la position et la méthode de connexion doivent être pris en compte lors du développement du produit.
Pour la production automatisée, l’alimentation et l’orientation des filtres peuvent également devenir des facteurs importants dans la conception de la chaîne d’assemblage.
Une autre distinction importante est de savoir si un set de perfusion intègre une entrée d"air.
Un set de perfusion non ventilé ne nécessite pas d’entrée d’air intégrée.
Il est couramment utilisé avec des conteneurs pliables ou des sacs flexibles, qui peuvent s"effondrer lorsque le liquide est éliminé.
Par conséquent, le choix entre les configurations ventilées et non ventilées dépend en partie du type de récipient de perfusion utilisé avec le produit.
(Set de perfusion filtré)
(Sets de perfusion ventilés et non ventilés)
La structure du produit affecte directement le processus de fabrication.
Un set de perfusion de base peut nécessiter des processus tels que :
Moulage par injection de composants → Découpe de tubes → Assemblage de composants → Inspection → Emballage → Stérilisation
Les produits plus complexes peuvent nécessiter des opérations supplémentaires, notamment :
Ensemble filtre → Ensemble site d"injection → Ensemble burette → Ensemble connecteur → Test de fuite → Inspection fonctionnelle
À mesure que la complexité des produits augmente, les fabricants peuvent avoir besoin de stations d"assemblage supplémentaires, de systèmes d"alimentation automatique, d"équipements d"inspection et de procédures de contrôle qualité.
Pour cette raison, la structure du produit et la capacité cible doivent normalement être confirmées avant de sélectionner l"équipement de production.
Chez SMARTELL TECHNOLOGY, nous comprenons que différents produits de set de perfusion nécessitent différentes solutions de production.
Un ensemble de perfusion standard, un ensemble de transfusion sanguine, un ensemble de microgouttes ou un ensemble de burettes peuvent avoir des structures de composants et des exigences d"assemblage très différentes. Par conséquent, les équipements de production doivent être sélectionnés en fonction de la configuration réelle du produit plutôt que d’utiliser une approche universelle.
SMARTELL TECHNOLOGY peut fournir des solutions personnalisées couvrant des processus clés tels que l"assemblage de composants, la découpe et l"assemblage de tubes, l"inspection, les tests d"étanchéité, l"emballage et d"autres processus de support.
En fonction de la structure du produit du client, de sa capacité de production, des exigences d"automatisation, des conditions de l"usine et des futurs plans d"expansion, nous pouvons vous aider à développer une configuration de ligne de production et un aménagement d"atelier appropriés.
Pour les clients planifiant un nouveau projet de fabrication de sets de perfusion, la première étape est de confirmer la structure du produit et la capacité cible. Une fois ces exigences claires, la configuration de l’équipement et l’agencement de la ligne de production peuvent être développés en conséquence.
