| Largeur d'emballage maximum: | |
|---|---|
| Quantité: | |
SMT-4420
SMARTELL
8422303090

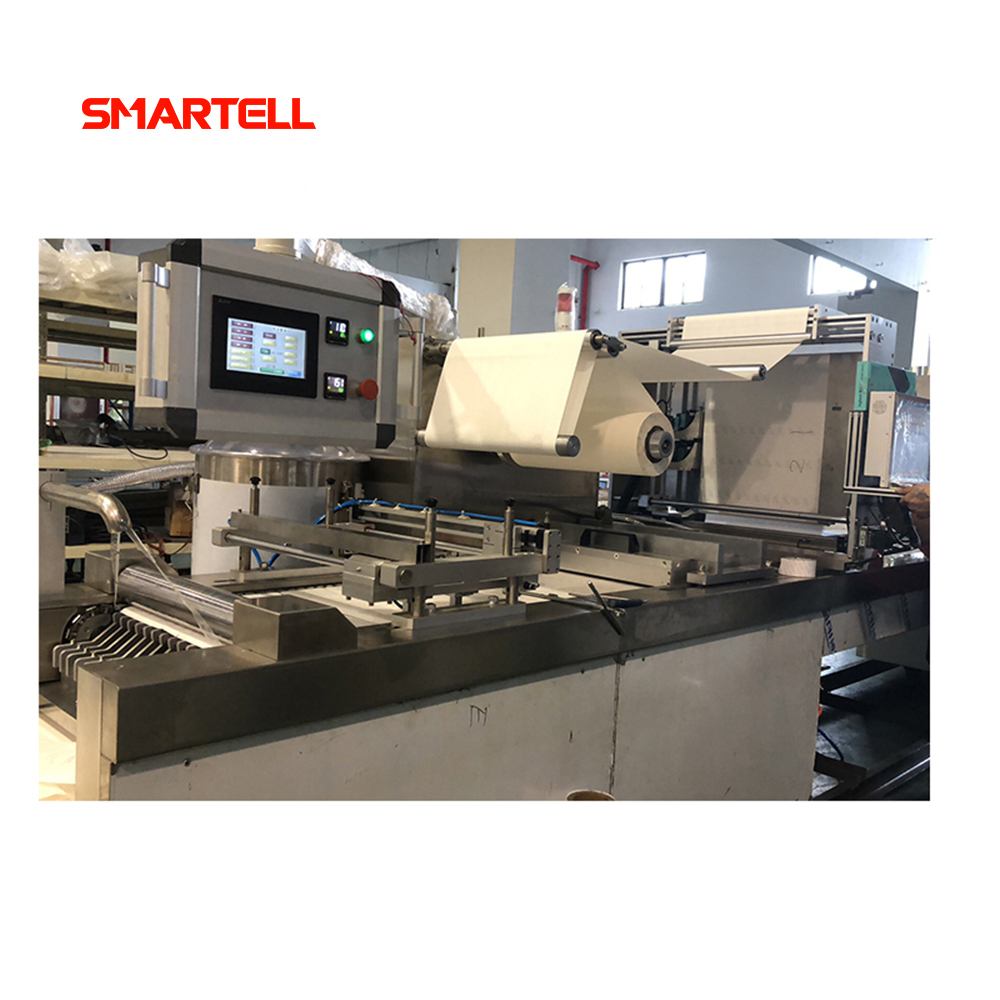

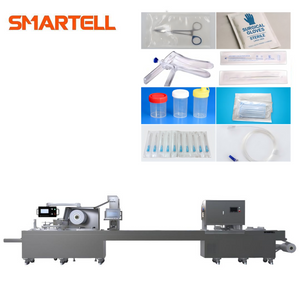

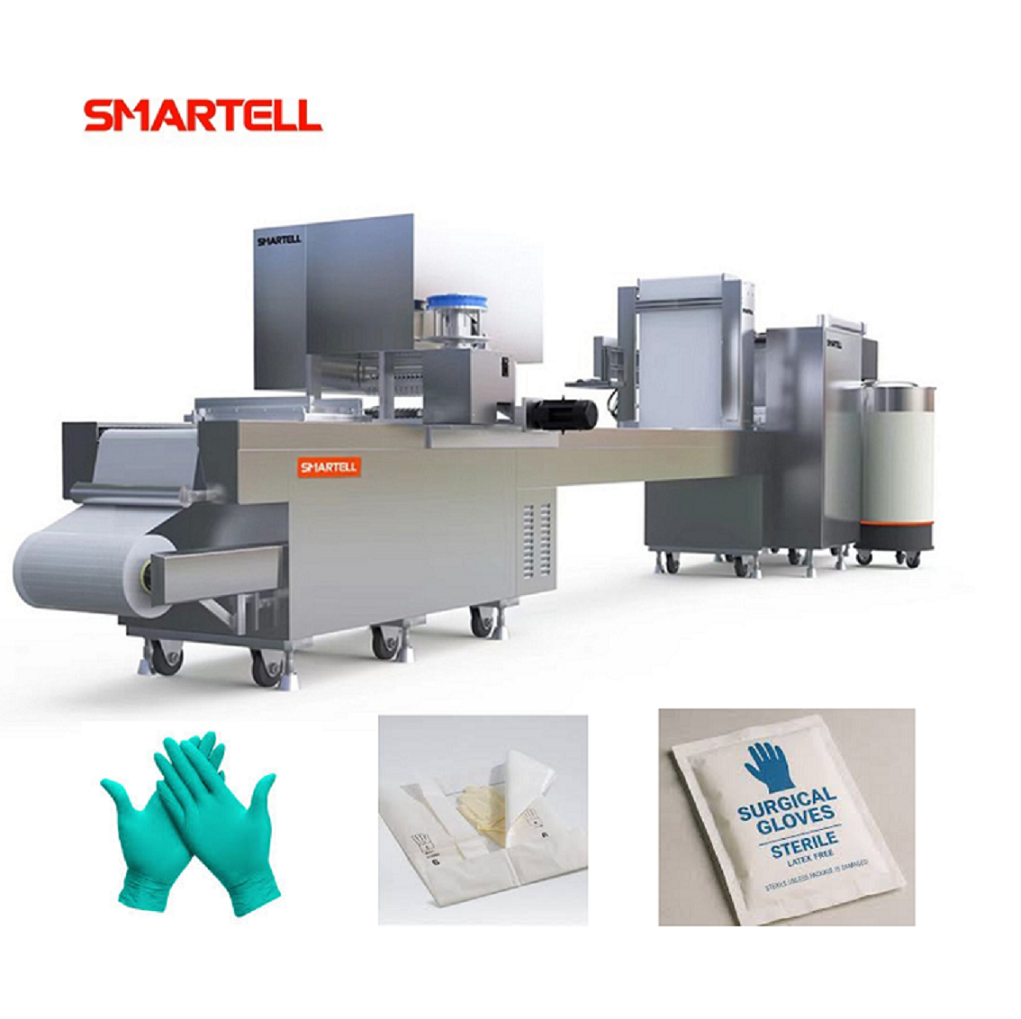

Machine d'emballage sous blister pour produits médicaux jetables
La machine d'emballage sous blister est un système d'emballage automatique conforme aux BPF conçu pour les consommables médicaux stériles, notamment les kits de perfusion de seringues , , les écouvillons, les bandages adhésifs, les spéculums, les gants médicaux et les patchs contre l'acné, etc. Il intègre le thermoformage, le remplissage, le scellage et la découpe dans un processus continu pour garantir une efficacité élevée, la stérilité du produit et une qualité d'emballage constante.

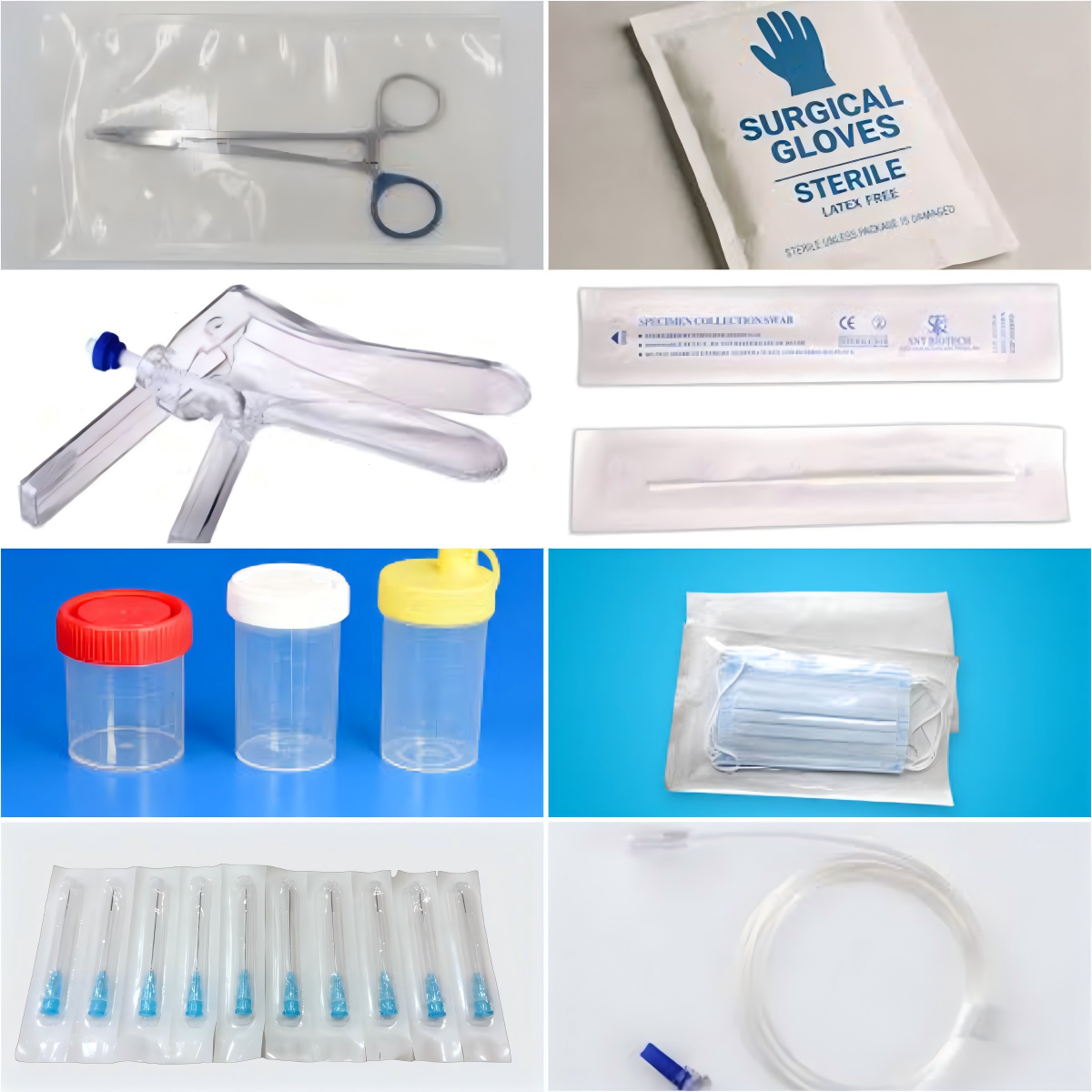

1. Champ d'application
Convient pour l'emballage :

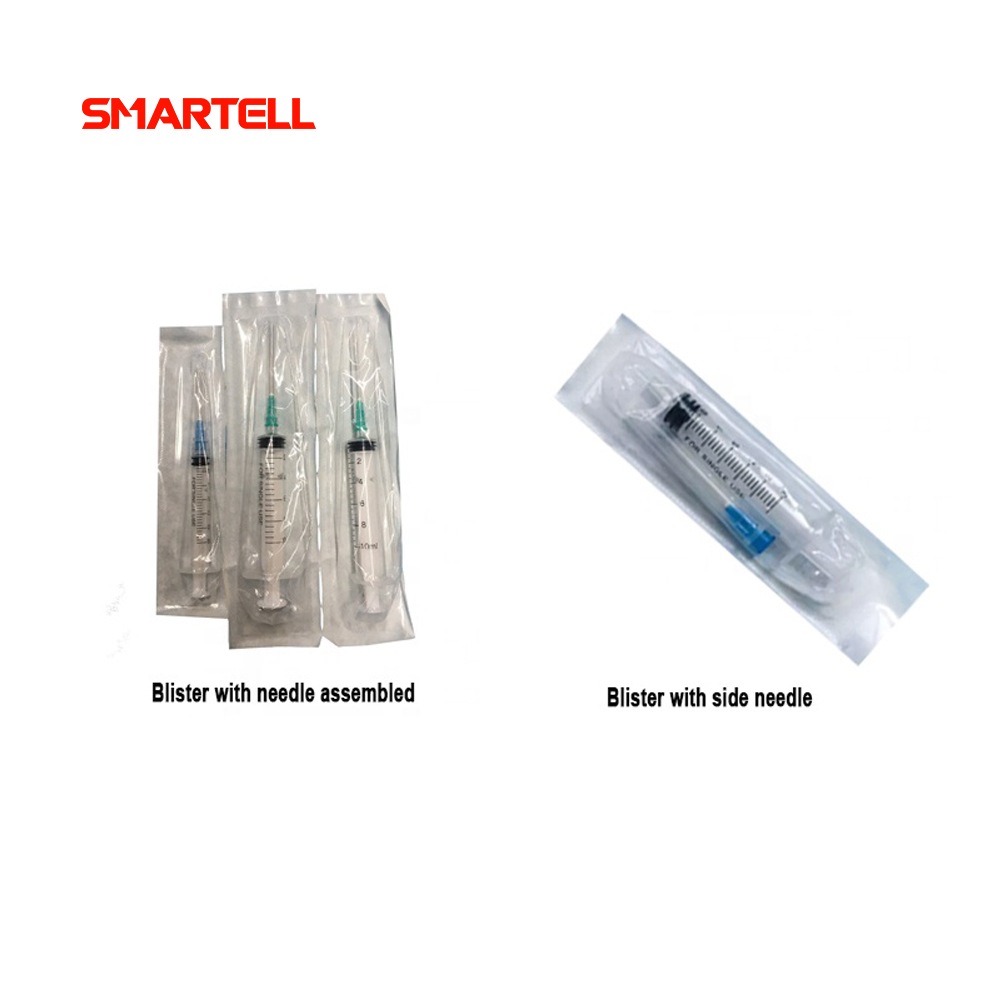

• Seringue / sets de perfusion /canule IV
• Écouvillons /tampons désinfectants
• Pansements adhésifs / Patchs contre l'acné
• Spéculums gynécologiques (types en plastique ou jetables)
• Gants d'examen (emballage simple ou par paire)

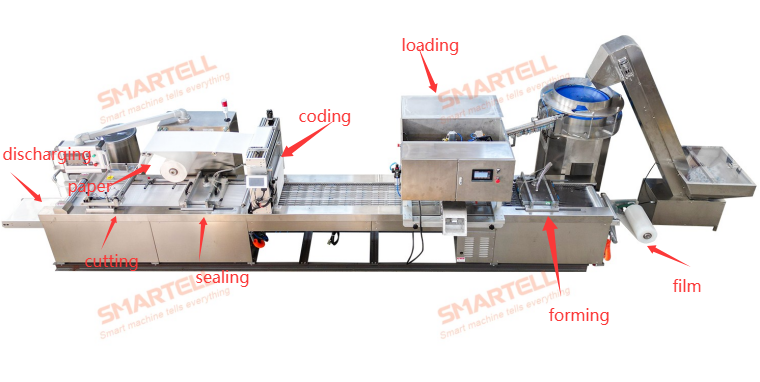

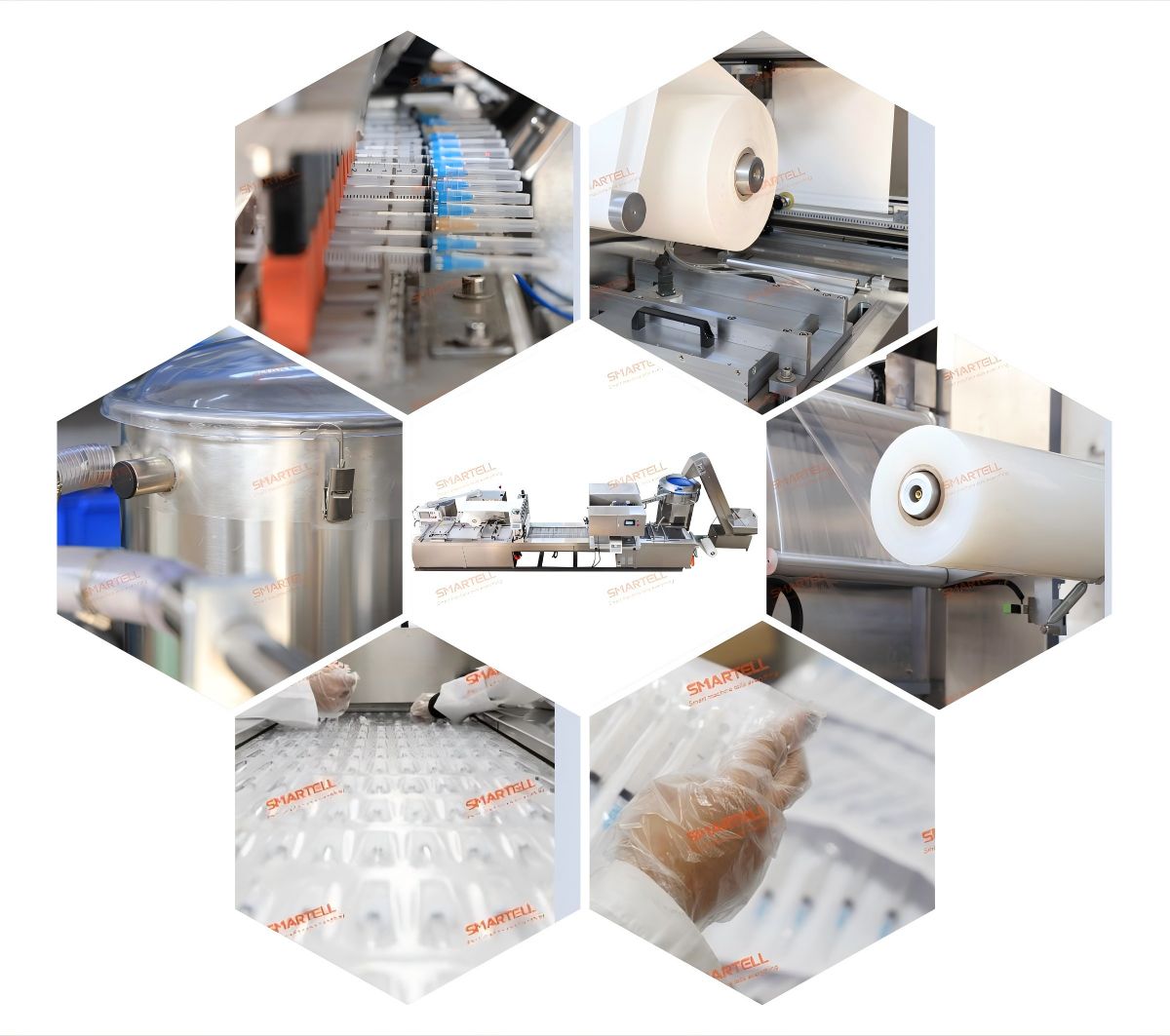

2. Structure de la machine et processus de travail
Gares principales :

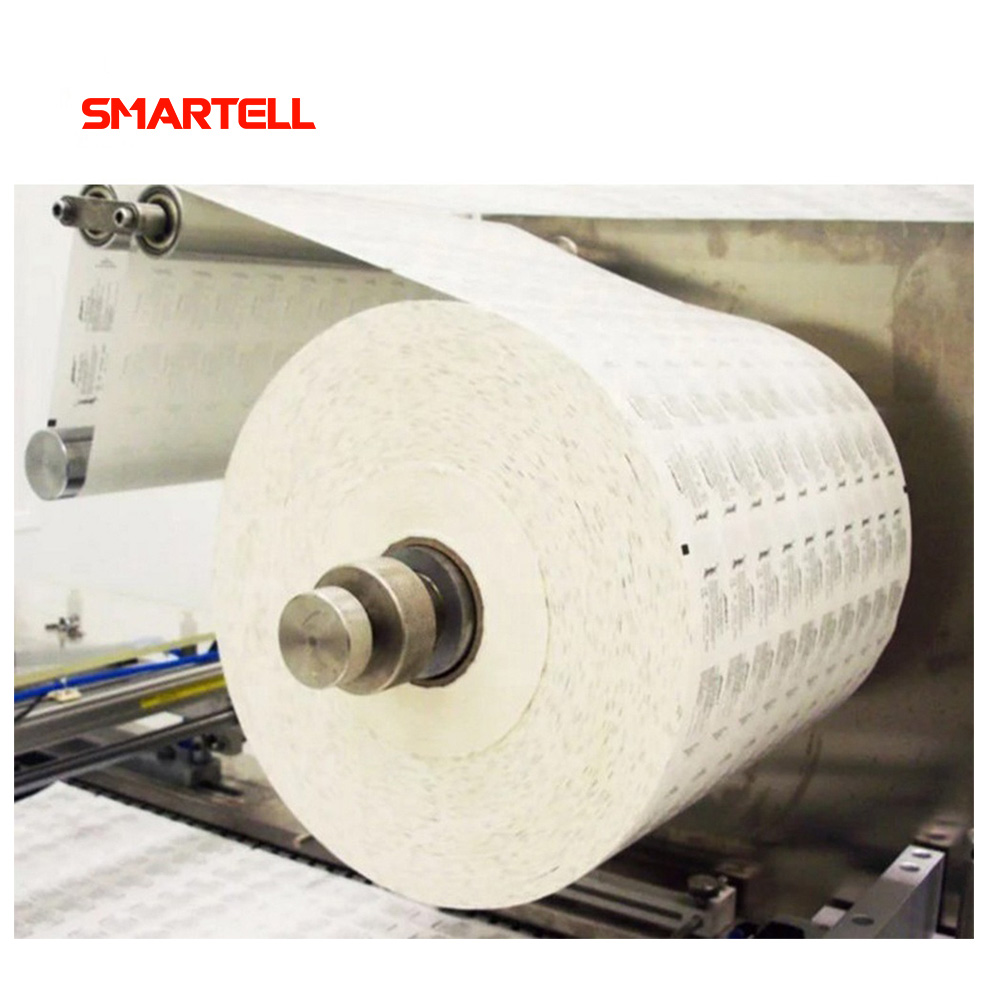

1. Système de déroulement du film
2. Unité de thermoformage ( film-film, papier-film )

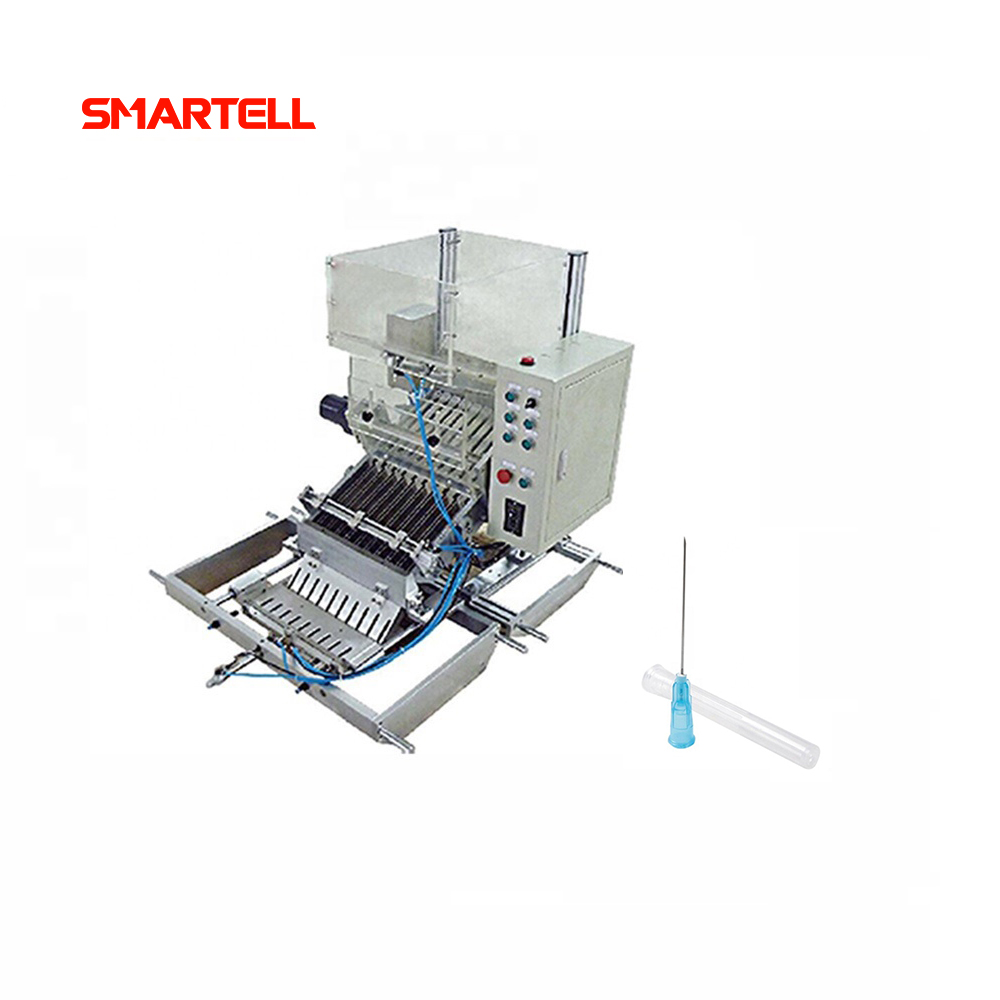

3. Système d'alimentation automatique du produit ( chargeur manuel ou automatique en option)
4. Station de thermoscellage
5. Unité de codage/gaufrage par lots (en option)
6. Système de découpe
7. Convoyeur de sortie du produit fini
Flux de processus :
Film → Formage → Chargement → Scellage → Codage → Découpe → Sortie
3. Paramètres techniques (configuration typique)
Article | Spécification | |
Capacité de production | 10– 14 cycles/min (personnalisable) | |

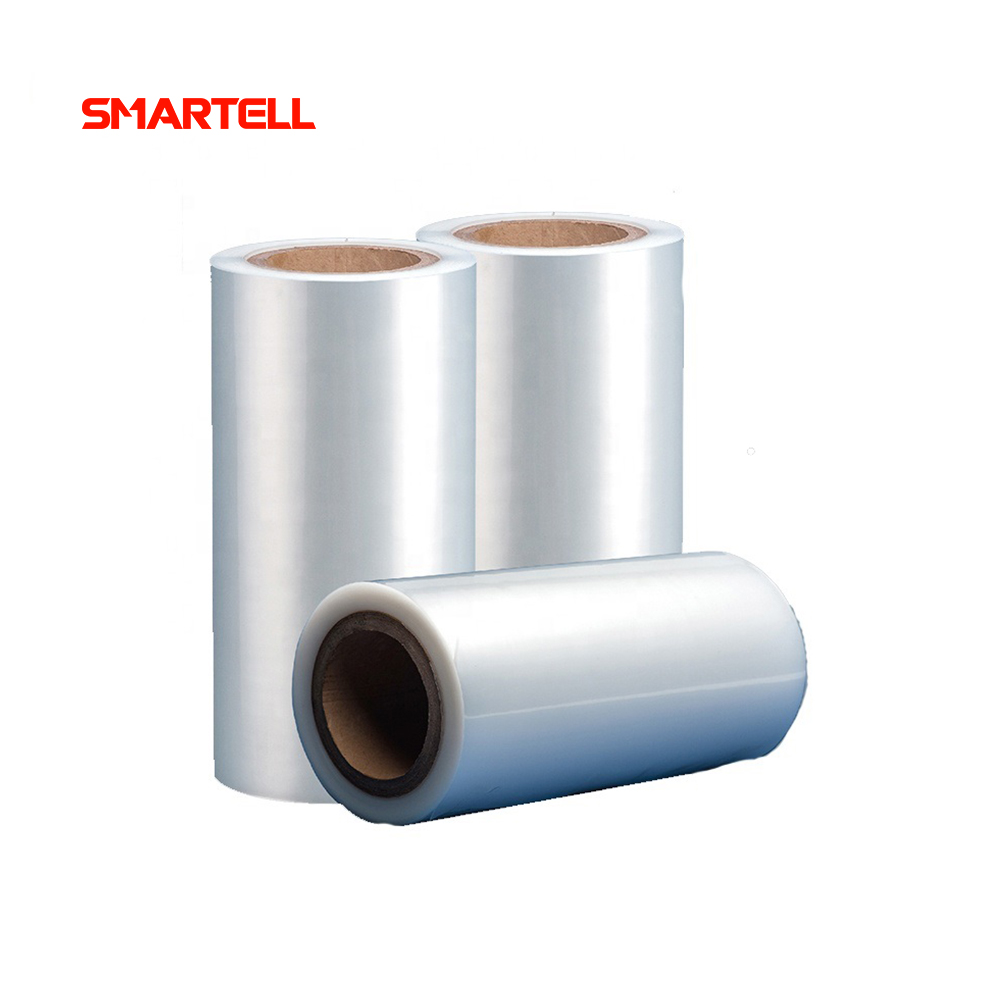

Matériel d'emballage | Papier-film ou film-film | |
Profondeur de formage | 10– 60 mm (personnalisable) | |
Largeur de formage maximale | 320 mm – 400 mm /480 mm (selon le modèle) | |
Température de scellage | 80–180°C réglable | |
Exigence de pression atmosphérique | 0,6 à 0,8 MPa | |
Alimentation électrique | 380V / 50Hz / triphasé (personnalisable) | |
Puissance totale | 8 à 25 kW (selon la configuration) | |
Système de contrôle | Automate + IHM à écran tactile (Siemens / Omron en option) | |
Système d'alimentation | Manuel / semi-automatique / entièrement servo automatique | |
Précision | Positionnement ±0,5 mm | |
Matériel de machine | Acier inoxydable SUS304 (pièces en contact avec le produit) | |
Circuit de refroidissement | Refroidissement par eau ou par air en option |
4. Principales caractéristiques
• Ligne de formation et de scellage de blisters entièrement automatique
• Moules interchangeables pour emballages multi-produits
• Haute intégrité d'étanchéité adaptée à un usage médical stérile
• Indexation servocommandée pour une synchronisation précise
• Conception modulaire pour un entretien et un nettoyage faciles
• Configuration compatible avec les salles blanches en option (classe 100K/10K)
5. Configurations facultatives
• Système d'inspection par vision (détection de produit manquant non incluse )
• Robots d'alimentation automatique (pour gants, seringues, écouvillons)
• Imprimante à jet d'encre ou à transfert thermique (lot et date de péremption)
• Rinçage à l'azote pour une durée de conservation prolongée
• Mise à niveau du formage et du scellage par servomoteur pour une plus grande précision
6. Avantages
• Une automatisation élevée réduit le coût de la main-d'œuvre
• Une étanchéité stable assure une protection barrière stérile
• Conception flexible prenant en charge plusieurs produits médicaux
• Conforme aux normes d'emballage médical GMP et ISO
• Convient à la production pharmaceutique de volumes moyens à élevés
