Planifier un atelier de fabrication de seringues, c'est bien plus que placer des machines à l'intérieur d'un bâtiment disponible. Une usine bien conçue doit relier le flux de production, les exigences des salles blanches, le mouvement des matériaux, les services publics, l'emballage, la stérilisation, le stockage et l'expansion future dans un seul agencement pratique.
Pour les fabricants planifiant une nouvelle installation de production de seringues jetables, l’aménagement de l’atelier devrait idéalement être élaboré avant la construction et l’installation des équipements. Un aménagement bien planifié peut réduire les transports inutiles, améliorer l’efficacité de la production, simplifier la maintenance et offrir un meilleur contrôle de l’environnement de fabrication.
Cet article utilise une ligne de production de seringues jetables comme exemple pour expliquer comment aborder la planification de l'aménagement d'une usine dès le début.
Avant de dessiner des murs ou de placer des équipements, définissez le processus de production complet.
Un processus typique de fabrication de seringues jetables peut inclure :
Stockage des matières premières → Moulage par injection → Inspection des composants → Impression → Assemblage → Inspection → Emballage → Stérilisation → Stockage du produit fini → Expédition
Les principaux composants peuvent inclure le corps de la seringue, le piston, le joint, le capuchon et d"autres composants spécifiques au produit.
Selon le type de seringue, des processus supplémentaires tels que l"assemblage de l"aiguille ou l"assemblage des composants de sécurité peuvent également être nécessaires.
Le premier principe est simple :
Dessinez le flux de production avant de placer l’équipement.
Cela permet de garantir que les matériaux et les produits se déplacent de manière logique dans l"usine plutôt que de traverser de manière répétée entre différentes zones.
Une installation de production de seringues peut généralement être divisée en plusieurs zones.
Utilisé pour la résine plastique, les composants en caoutchouc, les matériaux d"emballage et autres matériaux entrants.
Utilisé pour fabriquer des corps de seringues, des pistons, des capuchons et d"autres composants en plastique.
Utilisé pour l"inspection visuelle, le contrôle dimensionnel et l"impression de graduations ou d"informations sur le produit.
Utilisé pour assembler les composants de la seringue et effectuer des inspections fonctionnelles.
Utilisé pour les processus de fabrication nécessitant des conditions environnementales contrôlées en fonction du produit et des exigences applicables.
Utilisé pour les sacs PE, les pochettes ou les emballages blister.
Utilisé lorsque l"oxyde d"éthylène est sélectionné comme méthode de stérilisation.
Utilisé après la stérilisation à l’EO pour permettre l’élimination appropriée de l’EO résiduel.
Utilisé pour les produits finis qualifiés avant expédition.
Un flux de production de base peut donc être organisé comme suit :
Matières premières → Production → Inspection → Assemblage → Emballage → Stérilisation → Produits finis → Expédition
Le moulage par injection est normalement l’un des domaines les plus importants d’une usine de seringues.
Différentes machines peuvent être utilisées pour :
Corps de seringue
Plongeurs
Casquettes
Autres composants en plastique
Lors du positionnement d’une machine de moulage par injection, ne tenez pas uniquement compte de ses dimensions.
L"aménagement doit également prévoir de l"espace pour :
Accès opérateur
Chargement du matériel
Collection de produits
Changement de moule
Entretien
Armoires électriques
Raccordements d"eau de refroidissement
Raccordements air comprimé
Pour la planification préliminaire de l'aménagement, environ 1,5 m d'espace de travail libre entre les principaux équipements ou les rangées d'équipements peuvent être utilisés comme référence pratique.
Ce 1,5 m ne doit pas être considéré comme une exigence réglementaire universelle. L"espace libre final doit être vérifié par rapport aux exigences d"entretien du fabricant de l"équipement, aux exigences de sécurité, aux réglementations anti-incendie et aux codes de construction locaux.
Un calcul utile est le suivant :
Empreinte machine + Espace de travail + Espace de maintenance + Flux de matériaux
plutôt que de simplement dessiner l"empreinte de la machine.
Le refroidissement est une utilité importante dans le moulage par injection car les machines et les moules génèrent une chaleur considérable.
Un système typique peut inclure :
Refroidisseur industriel → Pompe à eau de refroidissement → Tuyaux de distribution → Machines/Moules → Eau de retour → Refroidisseur
La puissance frigorifique requise dépend :
Nombre de machines de moulage par injection
Taille de la machine
Exigences de refroidissement des moules
Cycle de fabrication
Température ambiante
Équipement auxiliaire
Expansion future
Le refroidisseur et les équipements associés sont généralement mieux situés en dehors de la zone principale de production propre, où la maintenance peut être effectuée plus facilement.
Lors du tracé, pensez à réserver de l'espace pour les canalisations, les pompes, les vannes, l'évacuation, les branchements électriques et les accès de maintenance..
Une machine peut s"intégrer physiquement dans la pièce tout en manquant d"espace suffisant pour ses connexions utilitaires.
La salle blanche est l’une des zones les plus importantes d’une usine de seringues jetables.
Une salle blanche est un environnement contrôlé dans lequel des paramètres tels que les particules en suspension dans l'air, la température, l'humidité, la pression et le débit d'air sont contrôlés conformément aux exigences applicables.
La classification requise pour une salle blanche dépend du produit, du processus, du système qualité et des réglementations applicables.
Un flux de personnel typique peut être :
Zone générale → Vestiaire → Habillage → Préparation → Salle blanche
Le flux de matières peut suivre :
Préparation du matériel → Zone de transfert → Pass Box / Sas → Salle blanche
L"aménagement doit minimiser les croisements inutiles entre le personnel, les matières premières, les composants et les produits finis.
La salle blanche a également besoin de suffisamment d"espace pour l"équipement, les opérateurs, le mouvement des matériaux, le nettoyage, la maintenance et les systèmes CVC.
Après le moulage par injection, les composants doivent passer à l’impression, à l’inspection ou à l’assemblage.
Au lieu de permettre aux produits de circuler librement dans l'usine, des zones dédiées au transfert de matériaux et des zones de stockage intermédiaires peuvent être planifiées entre les principales sections de production.
Par exemple:
Moulage par injection → Transfert de composants → Inspection / Impression → Assemblage
Pour la production en salle blanche, les matériaux peuvent entrer par des zones de transfert contrôlées ou des boîtes de passage.
La zone de transfert doit être conçue en fonction de la taille réelle des chariots, conteneurs ou palettes de production.
Considérez toujours non seulement la porte elle-même, mais aussi le mouvement complet :
Chariot → Porte → Espace de rotation → Placement → Transfert
Une fois les composants fabriqués et inspectés, ils sont transférés vers la zone d’assemblage des seringues.
Un processus d"assemblage automatisé typique peut inclure :
Alimentation du baril → Ensemble joint/piston → Inspection des composants → Inspection fonctionnelle → Collection de produits
Les systèmes d"assemblage semi-automatiques et entièrement automatiques peuvent être sélectionnés en fonction de la capacité de production et des exigences d"automatisation.
Lors de l"installation d"une machine d"assemblage, laissez suffisamment d"espace pour :
Alimentation du matériau
Collection de produits
Accès opérateur
Armoires électriques
Connexions pneumatiques
Nettoyage
Entretien
La zone d’assemblage doit également être positionnée logiquement par rapport aux zones de salle blanche, d’inspection et d’emballage.
Après assemblage et inspection, les seringues sont transférées vers l"emballage.
Les méthodes d"emballage courantes comprennent :
Emballage de sac PE
Emballage en pochette papier-plastique
Emballage blister
La zone d’emballage ne doit pas contenir uniquement la machine d’emballage. Il doit également inclure un espace pour :
Seringues entrantes → Emballage → Inspection → Emballage en carton → Transfert
Les matériaux d"emballage doivent disposer d"une zone de stockage organisée suffisamment proche de la section d"emballage pour réduire les transports inutiles.
La zone requise doit également tenir compte des cartons finis et de l’accumulation temporaire de produits entre les processus.
Si la stérilisation à l’EO est utilisée, le système de stérilisation doit être planifié comme une zone fonctionnelle dédiée.
Un processus simplifié est le suivant :
Seringues emballées → Stérilisation à l"EO → Retrait de l"EO → Aération → Produits finis
L’équipement EO nécessite une attention particulière pour :
Alimentation en gaz
Ventilation
Détection de gaz
Verrouillages de sécurité
Contrôle de la température et de l"humidité
Contrôle de pression
Chargement et déchargement
Enregistrement des données de processus
Pour une planification préliminaire, les capacités des chambres d'EO peuvent être considérées entre environ 1 m³ et 25 m³ , en fonction de la capacité de production requise.
La chambre ne doit pas simplement être remplie à 100 % de son volume nominal. De l'espace est nécessaire pour la circulation du gaz, la configuration du chargement, les sondes de surveillance et les exigences opérationnelles.
À titre de référence de planification préliminaire, environ 20 à 30 % de capacité supplémentaire de la chambre peut être envisagée au-delà du volume de charge de produit calculé. La configuration de chargement finale doit être déterminée par le développement et la validation du processus.
Après la stérilisation et le processus d"aération requis, les produits qualifiés peuvent être transférés vers l"entrepôt de produits finis.
Un flux simple est :
Stérilisation / Aération → Entrepôt de produits finis → Zone de chargement → Expédition
L’entrepôt doit être dimensionné en fonction :
Production quotidienne × Jours de stockage × Volume du colis
Des zones séparées peuvent également être nécessaires pour les produits en attente d"inspection ou de libération, en fonction du système qualité de l"usine.
Localiser l’entrepôt de produits finis à proximité de la zone d’expédition peut réduire les transports internes inutiles.
L’aménagement d’une usine ne concerne pas seulement les machines et les murs.
Une installation de production de seringues peut nécessiter :
Pour les machines de moulage par injection, les équipements d"assemblage, les machines d"emballage, les systèmes CVC, les refroidisseurs, les compresseurs et les systèmes de stérilisation.
Pour vérins pneumatiques, vannes, systèmes d"alimentation et équipements d"automatisation.
Pour machines de moulage par injection et moules.
Pour salles blanches et zones de production contrôlées.
Pour les systèmes de refroidissement, les zones de nettoyage et autres systèmes utilitaires.
Particulièrement important pour les zones ayant des exigences spécifiques en matière d’environnement ou de sécurité.
Ces itinéraires de services publics doivent être planifiés avant le positionnement final de l"équipement.
Si vous démarrez une implantation d"usine à partir de zéro, suivez cette séquence.
Enregistrer:
Longueur × Largeur × Hauteur
Marquez ensuite les colonnes, les portes, les quais de chargement, les sorties de secours, les fenêtres et les services publics existants.
Pour chaque machine, enregistrez :
Longueur × Largeur × Hauteur + Poids + Puissance + Air comprimé + Eau de refroidissement
Par exemple:
Moulage par injection → Inspection → Impression → Assemblage → Emballage → Stérilisation
Marque:
Entrepôt / Production / Salle blanche / Emballage / Stérilisation / Utilitaires
Commencez par les machines de moulage par injection, les refroidisseurs, les compresseurs, les chambres EO et les gros équipements d"emballage.
Utilisez environ 1,5 m d'espace libre autour des équipements majeurs ou entre les rangées d'équipements comme référence de planification préliminaire, puis ajustez-les en fonction des besoins réels en matière d'équipement.
Utilisez les flèches pour montrer le mouvement de :
Matières premières → Composants → Produits finis
et le personnel circule dans l"installation.
Enfin, ajoutez :
Électrique → Air comprimé → Eau de refroidissement → CVC → Drainage → Échappement
À ce stade, l’aménagement préliminaire de votre usine sera beaucoup plus proche d’un plan de production pratique.

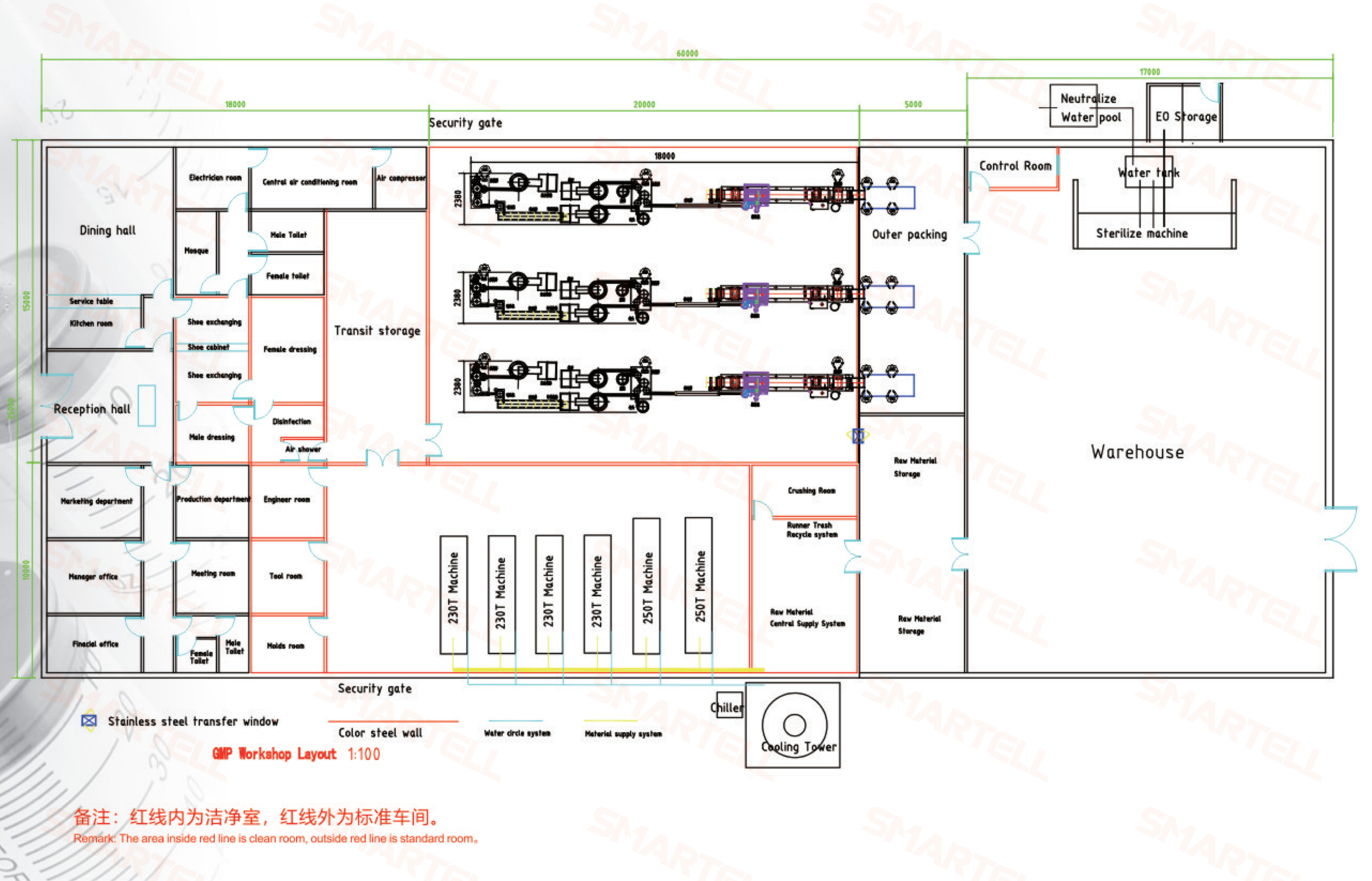

Une disposition conceptuelle simple pourrait suivre cette séquence :
Entrepôt de matières premières
↓
Zone de moulage par injection
↓
Inspection / Impression des composants
↓
Salle blanche et assemblage de seringues
↓
Zone d"emballage
↓
Stérilisation aux EO
↓
Aération
↓
Entrepôt de produits finis
↓
Zone d"expédition
Ceci n’est qu’un concept de départ. La disposition finale doit être ajustée en fonction des dimensions du bâtiment, de la capacité de production, des spécifications des équipements, des exigences des salles blanches, des services publics, des règles de sécurité et des futurs plans d"expansion.
L’une des erreurs les plus faciles à commettre est de concevoir une usine uniquement en fonction de la capacité de production actuelle.
Par exemple, un fabricant peut initialement installer cinq machines de moulage par injection, mais prévoir d’en ajouter cinq autres ultérieurement.
Si la configuration initiale ne laisse aucun espace pour des machines supplémentaires, une capacité de refroidissement, une capacité électrique ou un flux de matériaux, une expansion future peut devenir coûteuse.
Par conséquent, lorsque cela est possible, réservez un espace pour :
Équipement de production supplémentaire + extension des services publics + capacité d"entrepôt + lignes de conditionnement supplémentaires
Un bon agencement ne doit pas seulement fonctionner aujourd’hui : il doit laisser de la place pour demain.
Chaque projet de seringue est différent. Les dimensions du bâtiment, les spécifications des seringues, le rendement cible, le niveau d"automatisation, la méthode d"emballage et les exigences de stérilisation peuvent tous influencer la conception finale de l"atelier.
Chez SMARTELL TECHNOLOGY , la planification des équipements peut être envisagée avec le processus complet de fabrication des seringues, couvrant des domaines tels que le moulage par injection, la production de composants, l'assemblage, l'emballage et la stérilisation..
Pour un nouveau projet, les informations de départ les plus utiles sont :
Taille de l"usine + Spécification de la seringue + Sortie cible + Niveau d"automatisation + Méthode d"emballage
À partir de ces paramètres de base, le flux de production, la liste des équipements, les exigences des services publics, la disposition de la salle blanche et l"aménagement préliminaire de l"atelier peuvent ensuite être développés étape par étape.
Le but d’un bon aménagement d’usine n’est pas simplement d’installer autant de machines que possible dans un bâtiment.
Il s'agit de créer un flux de production clair, efficace et maintenable , dans lequel les équipements disposent d'un espace de travail suffisant, les matériaux se déplacent logiquement, les zones propres restent contrôlées, les services publics sont accessibles et une expansion future reste possible.
Pour les fabricants de seringues, investir du temps dans la planification de l’aménagement avant la construction et l’installation des équipements peut rendre l’ensemble du projet de production plus efficace dès le début.
