Dans la fabrication médicale à grand volume, la rentabilité est directement liée à la qualité de votre équipement d’outillage. Chaque fraction de seconde compte lors de la production de millions de dispositifs médicaux jetables. Les directeurs d'usine savent qu'une production réussie repose sur la réduction des temps de cycle, l'élimination des déchets de matériaux et le maintien d'une stricte cohérence dimensionnelle. Le choix d'un outil sous-conçu conduit inévitablement à des défauts frustrants tels que des flashs, des plans courts et des échecs d'assemblage automatisé. Ces problèmes entraînent des taux de rebut massifs de polymères coûteux de qualité médicale, réduisant directement vos marges opérationnelles. Pour éviter ces écueils coûteux, vous avez besoin d’un cadre d’évaluation rigoureux avant de sélectionner un partenaire de fabrication. Cet article explique comment évaluer en profondeur les architectures spécifiques aux composants, les systèmes d'alimentation avancés et les simulations critiques de flux de moulage. Vous apprendrez des stratégies concrètes pour évaluer les propositions techniques, atténuer les risques de production et, finalement, sélectionner un fournisseur hautement fiable pour votre salle blanche.

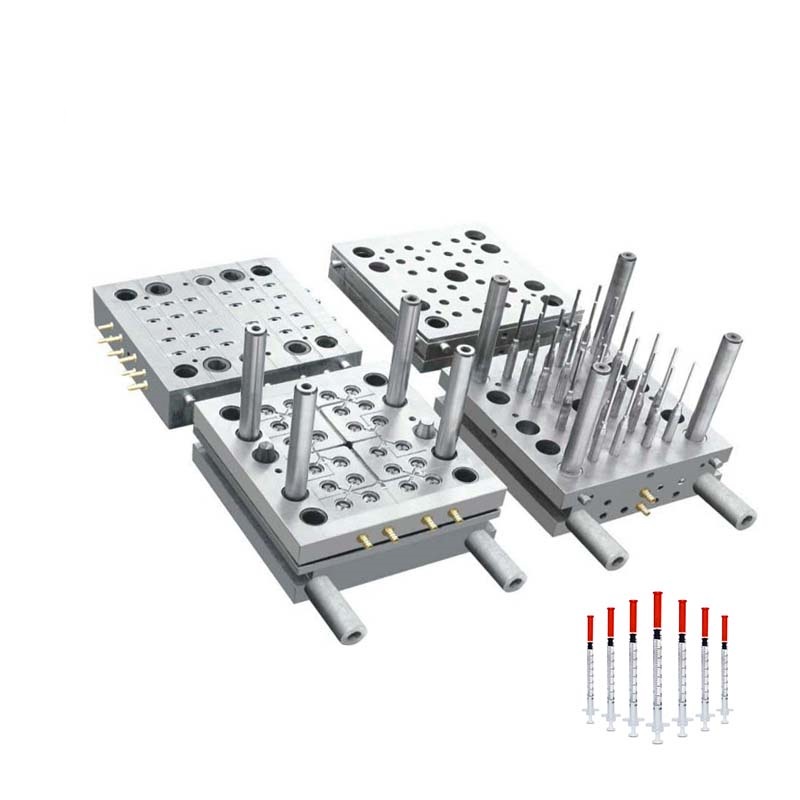

Évaluation systématique : Un système complet de moules pour seringues jetables nécessite des approches techniques distinctes pour les cylindres, les pistons et les joints.
Optimisation du rendement : La transition des systèmes à canaux froids vers des systèmes spécialisés à canaux chauds est une condition préalable à une production compétitive à haut volume, réduisant considérablement les déchets de résine PP.
Atténuation des risques : la simulation vérifiable du flux de moulage CAE n'est pas négociable pour prédire les chutes de pression et les gradients de retrait avant la découpe de l'acier.
Une seringue complète n’est pas simplement une simple pièce en plastique moulée. Il représente un assemblage précis de composants en interaction. Chaque pièce individuelle nécessite des solutions techniques entièrement uniques. Vous devez évaluer soigneusement la manière dont votre fournisseur d'outillage aborde les défis physiques distincts liés à la fabrication de barillets, de pistons et de joints.

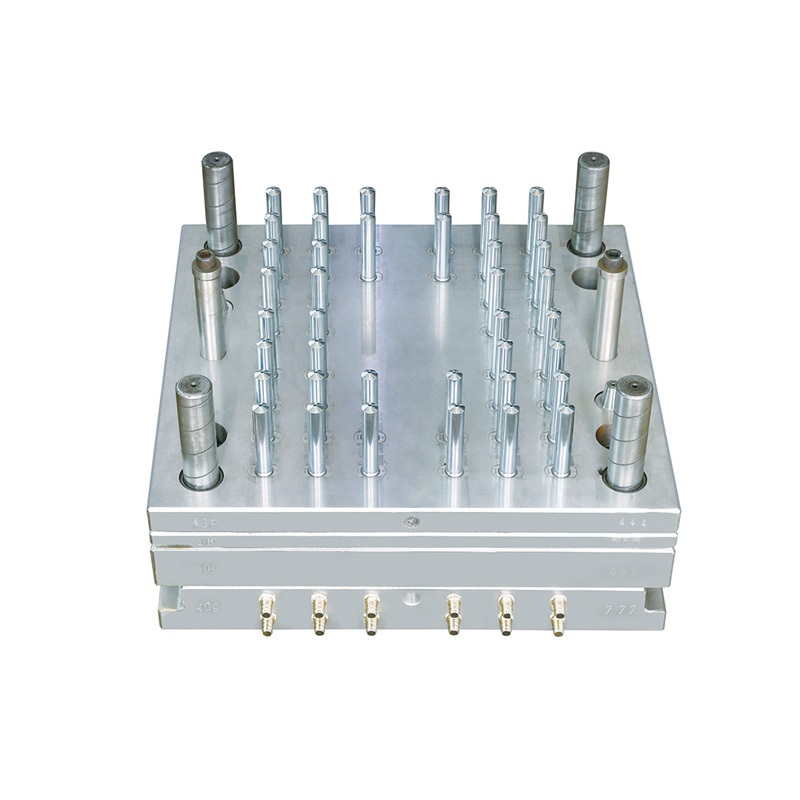

Le baril fait office de chambre de confinement de fluide principale. Sa réalité technique constitue un véritable casse-tête pour les outilleurs traditionnels. Les barils nécessitent des angles de dépouille hautement polis et proches de zéro. Le moulage par injection standard repose généralement sur des dépouille généreuses de 0,25° à 2°. Ces angles permettent aux pièces de se détacher facilement du noyau en acier. Cependant, un corps de seringue repousse ces limites mécaniques. Il doit conserver une parfaite étanchéité dynamique tout au long de la course du piston.
Lorsque vous évaluez des fournisseurs pour un moule pour seringue , examinez attentivement leur approche en matière de refroidissement et de démoulage indépendants. Ils doivent prouver qu’ils peuvent éjecter des pièces de manière cohérente sans provoquer de rayures sur la surface. Toute rayure interne détruit la barrière liquide. De plus, la concentricité est vitale. Si la tige du noyau se déplace pendant l'injection en raison d'une pression de fusion élevée, l'épaisseur de la paroi devient inégale. Des murs inégaux mènent directement à des barils déformés.
Meilleure pratique : demandez au fournisseur quelles sont ses principales techniques d'alignement des broches. Recherchez des conceptions de noyau imbriquées. Ceux-ci empêchent la déviation latérale lors de l’injection à haute pression.
Le piston doit résister à une force mécanique importante lorsqu’un professionnel de santé le pousse. Sa réalité technique le rend très susceptible de se plier lors d’une éjection automatisée à grande vitesse. Les structures en plastique longues et fines se déforment naturellement si elles sont éjectées de manière inégale ou si elles restent trop chaudes lors de leur libération.
Vous devez rechercher activement des conceptions structurelles anti-flexion dans l'outillage proposé. Demandez au fournisseur comment il assure la stabilité de l'éjection multi-cavités. Un correctement conçu moule à piston de seringue comportera des plaques de décapage rigides plutôt que de simples broches d'éjection. Les plaques de dévêtissage répartissent la force d'éjection uniformément sur toute la base du piston. Cela évite les marques de contrainte localisées et les torsions.
Erreur courante : le fait de s'appuyer sur des broches d'éjection standard pour les pistons entraîne souvent des poussées de broches ou des microfractures dans la structure en plastique.
Le joint se trouve à l’extrémité avant du piston. Souvent fabriqués à partir de TPE, de TPU ou de silicone de qualité médicale, ces joints flexibles doivent s'adapter parfaitement au diamètre intérieur du corps rigide. La réalité de l’ingénierie implique de marcher sur une corde mathématique très tendue. Si l’ajustement est trop serré, cela provoque une friction d’injection massive. Cela rend la seringue incroyablement difficile à pousser pendant les soins au patient. Si l'ajustement est trop lâche, le liquide s'écoule vers l'arrière pendant l'administration.
Exigez de votre fournisseur des preuves claires de l’analyse de l’empilement des tolérances. Cette évaluation mathématique garantit l’ajustement serré précis requis pour l’étanchéité dynamique. Ils doivent rigoureusement tenir compte des taux de retrait du plastique du corps et de l'élastomère du joint.
L'augmentation de la production nécessite de mapper soigneusement vos objectifs de volume à la configuration d'outils appropriée. Vous ne pouvez pas simplement multiplier une conception réussie à cavité unique et espérer des résultats parfaits à plus grande échelle.
Tout d’abord, faites correspondre vos objectifs de volume de production cible à un nombre d’empreintes spécifique. Les configurations standard vont généralement de 16 ou 24 cavités pour des rendements quotidiens modérés. Les installations à l’échelle des entreprises utilisent souvent 64 ou 96 cavités pour répondre à une demande mondiale massive.
Cependant, vous devez reconnaître un facteur de risque critique. À mesure que le nombre de cavités augmente, le risque de déséquilibre du débit augmente de façon exponentielle. Un écoulement de matière fondu incohérent entraîne directement des variations du poids des pièces dans les différentes cavités. Un moule de seringue multi-empreintes nécessite un équilibrage avancé du collecteur. La distance parcourue par le plastique fondu jusqu'aux cavités centrales par rapport aux cavités du bord extérieur doit être thermodynamiquement identique.
Les configurations à grande cavité et à grande vitesse de moules à injection médicale nécessitent un matériel robuste et parfaitement adapté. Vous avez généralement besoin de machines de moulage par injection stables de 180 à 250 tonnes pour gérer les configurations d'entreprise moyennes. La force de serrage doit être suffisante pour contrecarrer les pressions d'injection extrêmes rencontrées dans les systèmes multi-cavités. Si le tonnage de la machine est trop faible, la pression hydraulique écarte légèrement les tôles d'acier. Cela provoque instantanément un clignotement le long des lignes de joint.
Choisissez des fournisseurs qui fournissent des données de performance empiriques, et pas seulement des promesses marketing. Ils doivent démontrer une cohérence du poids et des dimensions dans toutes les cavités dans une configuration de plus de 48 cavités. Des tests réussis sur une seule cavité ne garantissent tout simplement pas le succès de plusieurs cavités. Exigez de consulter les rapports d’inspection des tests d’acceptation en usine à grande échelle.
| Objectif de l’échelle de production | Nombre d’empreintes typique | Tonnage de machine suggéré | Défi d’ingénierie principal |
|---|---|---|---|
| Volume modéré / Approvisionnement régional | 16 à 24 cavités | 120T - 160T | Établir des temps de cycle de référence fiables |
| Volume élevé / Approvisionnement national | 32 à 48 cavités | 180T - 250T | Équilibrage du débit des canaux et refroidissement uniforme |
| Niveau entreprise/exportation mondiale | 64 à 96 cavités | 250T - 350T+ | Empilage de tolérance et stabilité d'éjection automatisée |
Le système de canaux détermine exactement la manière dont le plastique fondu se déplace de la buse de la machine vers les cavités individuelles. Choisir le mauvais système d’alimentation ruine la rentabilité de votre unité opérationnelle.
Les canaux froids créent d’importants déchets plastiques à chaque cycle. Dans la fabrication de biens de consommation standard, vous pouvez simplement rebroyer et réutiliser ces déchets. Cependant, les déchets de polypropylène (PP) de qualité médicale ne peuvent pas être facilement recyclés dans la production en salle blanche. Les normes réglementaires limitent strictement ou interdisent complètement l’utilisation de rebroyés afin de prévenir la dégradation des matériaux et la contamination biologique. Par conséquent, le recours aux canaux froids nuit gravement à la rentabilité de votre unité lors d’une production à volume élevé. Vous finissez par jeter des polymères médicaux coûteux toutes les quelques secondes.
Un bien conçu moule de seringue jetable utilise généralement des systèmes avancés de canaux chauds. Vous devez ici appliquer des critères d’évaluation stricts. Recherchez des structures à injection latérale complète combinées à des buses chaudes spécifiques à paroi mince.
Cette approche précise donne d’excellents résultats. L'injection latérale empêche fermement les bords volants (flash) et élimine complètement les prises de vue courtes. Il assure également une grande transparence dans le fût en évitant les traces d'écoulement turbulentes. Un baril transparent est absolument obligatoire pour une mesure précise des fluides par le personnel médical.
Considérez la réalité à long terme. Un système à canaux chauds multi-cavités haut de gamme entraîne certainement une dépense d’investissement initiale importante. Cependant, l'amortissement de cet investissement sur une durée de vie garantie de 3 à 5 millions de cycles entraîne un coût par pièce nettement inférieur. Vous éliminez d’énormes tas de ferraille. Vous réduisez également considérablement les temps de cycle de refroidissement car vous n'avez pas besoin d'attendre que les canaux épais se solidifient.
Les conjectures n’ont absolument pas leur place dans l’outillage des dispositifs médicaux. Avant qu’un métal ne soit découpé sur une machine CNC, votre fournisseur doit rigoureusement prouver sa conception grâce à des simulations logicielles avancées.
N’acceptez jamais une conception d’outillage sans examiner des rapports d’ingénierie complets. Vous avez besoin d’une analyse détaillée de la conception pour la fabricabilité (DFM) et de la conception pour le moulage par injection (DFIM). Ces documents révèlent exactement comment la géométrie spécifique de la pièce interagit avec le processus de moulage physique. Ils mettent en évidence les problèmes d’angle de dépouille, les variations d’épaisseur des parois et les emplacements potentiels des portes.
La simulation Moldflow d'ingénierie assistée par ordinateur (IAO) fournit une fenêtre virtuelle très précise sur le processus d'injection. Vous devez exiger des sous-ensembles de données spécifiques de votre fournisseur avant de vous connecter.
Identifier les zones d'effondrement : la dynamique de l'écoulement des fluides détermine exactement où les défauts physiques se produiront. Le risque le plus élevé de déformation de la surface, souvent appelé effondrement, se produit à l’extrémité de l’emboîture de la seringue. Cela se produit en raison de chutes de pression extrêmes et de contraintes de cisaillement élevées lorsque le plastique atteint la fin de son trajet.
Dégradés de retrait : Le plastique rétrécit naturellement lorsqu’il refroidit après avoir fondu. Données de simulation de la demande montrant précisément comment l'outillage gère le retrait aux coins de transition et aux portes d'injection. Un retrait inégal déforme physiquement le canon.
Validation du refroidissement et du maintien : l'évacuation de la chaleur dicte entièrement votre temps de cycle. Le fournisseur doit prouver mathématiquement la disposition de ses canaux de refroidissement internes avant le début de la fabrication. Ils doivent également valider les paramètres de pression d'emballage pour éviter les vides internes ou les marques d'affaissement.
À surveiller : examinez attentivement la variation de température à travers la broche centrale dans le rapport de simulation. Si la pointe de la tige centrale est beaucoup plus chaude que la base, le plastique collera. Cela provoque de graves échecs d’éjection. Le fournisseur doit mettre en œuvre des inserts de refroidissement spécialisés, comme des barboteurs en cuivre-béryllium, pour évacuer la chaleur de la pointe.
Le choix d’un fournisseur implique bien plus que la simple vérification des spécifications techniques d’un devis. Vous sélectionnez activement un partenaire de fabrication à long terme qui a un impact sur votre statut réglementaire.
Les dispositifs médicaux exigent des normes d’hygiène incroyablement strictes. Le moule de seringue choisi doit être conçu pour fonctionner parfaitement dans une salle blanche conforme à la norme ISO 14644. L'équipement ne peut pas fuir d'huile hydraulique. Il ne peut pas non plus générer de poussière de particules métalliques provenant des pièces de friction en mouvement.
De plus, le fournisseur doit véritablement comprendre les impacts réglementaires en aval. Ils doivent avoir une connaissance approfondie des exigences FDA 21 CFR Part 820 et des systèmes de gestion de la qualité ISO 13485. Ils doivent également comprendre comment les processus de stérilisation à l’oxyde d’éthylène ou aux rayons gamma affectent le produit final emballé.
L'outillage se dégrade naturellement avec le temps en raison de la pression et du frottement. Vous avez besoin de garanties fermes sur la durée de vie opérationnelle. Présélectionnez les fournisseurs qui spécifient activement l’acier à outils pré-durci exact qu’ils ont l’intention d’utiliser. Recherchez des qualités très résistantes à la corrosion et à l’usure. Les fournisseurs de qualité offrent une garantie contractuelle claire de 3 à 5 millions de cycles sans nécessiter de rénovations majeures. Une bonne dureté de l’acier empêche directement le développement des éclairs au fil du temps.
Si vous construisez une toute nouvelle installation, la coordination de plusieurs fournisseurs indépendants entraîne d’énormes problèmes d’intégration. Pour des configurations d’usine complètes, évaluez les fournisseurs capables de fournir une intégration complète de la ligne de production. Cela comprend la fourniture des machines de moulage par injection, des stations d'impression à échelle de précision, des machines d'assemblage automatisées et des lignes d'emballage stériles. Une approche clé en main garantit essentiellement que tous les composants communiquent de manière transparente, réduisant ainsi les délais de mise en service.
L’achat d’un système d’outillage de seringue jetable en grand volume n’est jamais une simple transaction de base. Il s’agit d’un investissement en capital essentiel à long terme. La précision de l’équipement que vous avez choisi détermine la cohérence, l’échelle et la rentabilité de l’ensemble de votre opération médicale.
Suivez ces prochaines étapes spécifiques pour garantir le succès :
Donnez la priorité aux fournisseurs qui mènent les conversations avec une transparence technique. Recherchez des données CAE détaillées et des analyses de tolérance plutôt que de vous concentrer uniquement sur les prix de base.
Demandez une étude de cas DFM complète sur un projet antérieur à forte cavitation comme étape principale de filtrage.
Vérifiez minutieusement leur expérience pratique avec les aciers de haute qualité résistant à la corrosion et les collecteurs de canaux chauds complexes.
Confirmer leur compréhension fondamentale des normes opérationnelles des salles blanches et des exigences internationales de conformité médicale.
R : Les délais standard s'étendent de 45 à 60 jours après la confirmation du DFM, bien que les systèmes à canaux chauds à grande cavité puissent prendre plus de temps. Une fabrication appropriée nécessite un usinage CNC approfondi, un polissage miroir et des tests d'acceptation en usine (FAT) rigoureux. La précipitation de ce processus conduit fréquemment à des canaux déséquilibrés et à de graves incohérences dimensionnelles dans les cavités.
R : Les coûts varient considérablement en fonction de la cavitation, de la qualité de l'acier et du système de canaux. Les moules transparents haut de gamme multi-empreintes avec canaux chauds haut de gamme et polissage miroir peuvent coûter entre des dizaines de milliers et plus de 300 000 $. Concentrez-vous sur le coût par cycle. Un outil durable fonctionnant parfaitement pendant des millions de cycles justifie facilement un investissement initial plus élevé.
R : Le polypropylène (PP) haute transparence de qualité médicale est la norme industrielle pour les barillets et les pistons, tandis que le TPE ou le TPU sont généralement utilisés pour les joints. Ces matériaux offrent une excellente résistance chimique et sécurité. Les variantes haut de gamme peuvent utiliser le PMP pour une inertie chimique spécifique lors de l'interaction avec des formulations pharmaceutiques très agressives.
R : Le tirage nul crée des forces de vide et de friction massives lors de l'éjection. Cela nécessite un polissage miroir impeccable et des mécanismes d'éjection hautement sophistiqués pour éviter de rayer l'intérieur du canon, ce qui compromettrait l'étanchéité aux liquides. Pour surmonter ce problème, il faut un alignement spécialisé du noyau, un contrôle précis de la température et des traitements de surface antifriction avancés sur l'acier.
